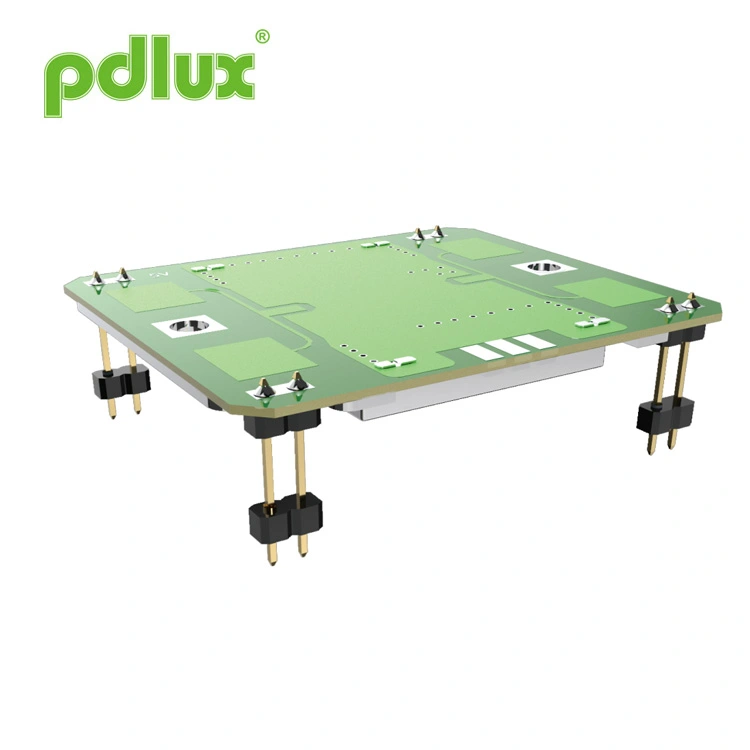

Модуль датчика микроволнового радара безопасности 10,587 ГГц
Pdlux — специализированный поставщик модуля микроволнового радарного датчика безопасности с частотой 10,587 ГГц, работающего в X-диапазоне (10,525–10,687 ГГц, частота настраивается для каждого региона). Благодаря патч-антенне, УЦИ, малому току потребления и компактному размеру он обеспечивает обнаружение как в широком (H-плоскость), так и в узком (E-плоскость) диапазоне, что обеспечивает гибкость монтажа. Потребление энергии можно дополнительно снизить с помощью режима ШИМ. Соответствует RoHS, подходит для систем безопасности, автоматических дверей, освещения движения, Интернета вещей и датчиков скорости.
Модель:PD-V9H
Отправить запрос
ПД-В9Х
-Настройка частоты: 10,587 ГГц ± 10 м.
- Включая патч-антенну
- DRO: Диэлектрический резонатор Oscilato
- Низкое потребление постоянного тока
- Малый размер
- Соответствие RoHS
| Элемент | Технические характеристики | |
| Настройка частоты | 10,587 ГГц ±10 м | |
| Состояние | Ta = +25 C, Vin = +5 В постоянного тока | |
| Рабочее напряжение | +5,0 ± 0,5 В постоянного тока | |
| Рабочий ток | <32 мА тип. | |
| Выходная мощность | 20 мВт (13 дБм) Э.И.Р.П. тип. | |
| Стабильность частоты | ±5 МГц макс. (Ta: от -30 до +55 C) | |
| Чувствительность к возвратным потерям | -90 дБн тип. | |
| Вторая гармоника | Диапазон -40 дБм | |

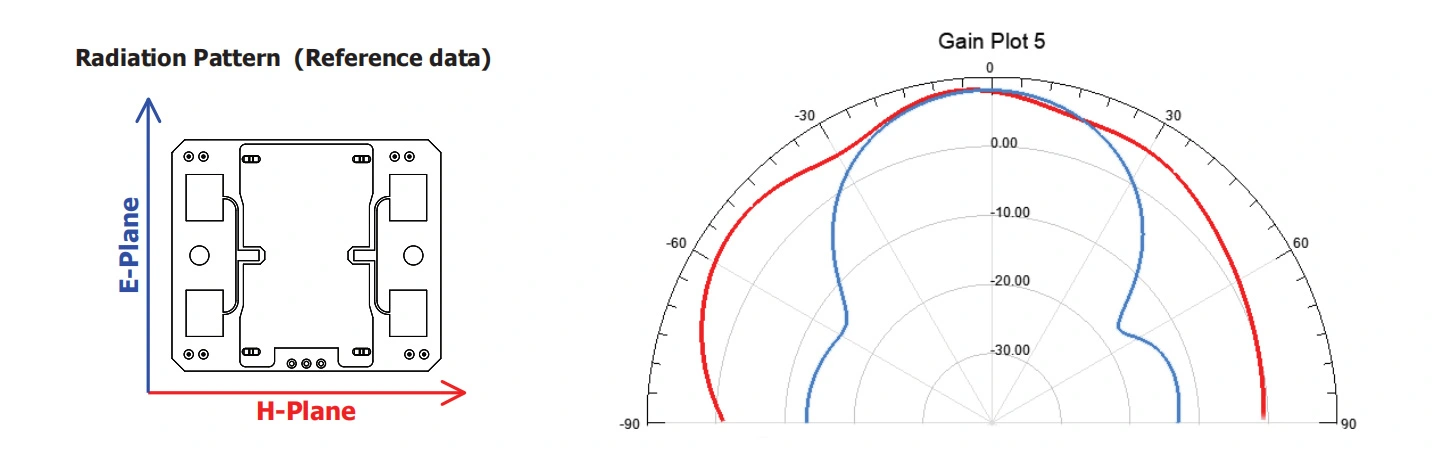

| Ширина луча антенны (-3 дБ) | E-Самолет | 36 градусов ном. (Теоретический полный угол 72 градуса) |
| H-плоскость | 72 градуса, ном. (Теоретический полный угол 144 градуса) | |
| Радиочастотный интерфейс | Патч-антенна | |
| Температурный диапазон | От -30 до +55 C (стандартный диапазон использования), от -40 до +80 C (максимальный диапазон использования) | |
| Регламент соответствия | -30 ЭТС 300 440 | |
Датчик яркости серии PD-V9 работает в X-диапазоне. Рабочая частота находится в диапазоне частот от 10,525 ГГц до
10,687 ГГц. Пользователям необходимо совершать покупки на основе настройки в соответствии с правилами частоты той страны, где они находятся.
расположен. Например, 10,525 ГГц, 10,587 ГГц, 10,687 ГГц. Датчики серии PD-V9 широко используются в сфере безопасности и наблюдения.
прикладные продукты, автоматические дверные датчики, мобильные сенсорные фонари, датчики IoT, датчики скорости и различные мобильные датчики.
продукты.
Датчик имеет функцию обнаружения большого угла H-Plane и систему обнаружения малого угла Eplan. Пользователи могут фиксировать датчик под разными углами, как
необходим во время использования. так как если пользователи хотят, чтобы рабочий ток датчика был как можно меньшим, можно установить режим питания
датчика в режим ШИМ (рабочий цикл), который может эффективно снизить рабочий ток.
Когда пользователи сталкиваются со следующими проблемами при использовании или непосредственной замене оригинального датчика.
1. Первое использование:
Если вы впервые используете датчик серии PD-V9 и обнаруживаете высокую или недостаточную чувствительность, вам следует
сначала проверьте состояние настройки усиления схемы усиления. И является ли метод расчета, используемый MCU для обработки сигналов
подходит. В общем, найти решение несложно.
2. Возможные проблемы, которые могут возникнуть при непосредственной замене ранее использованных датчиков:
При непосредственной замене ранее использованных датчиков также могут возникнуть проблемы с высокой и низкой чувствительностью, которые могут быть устранены.
легко решить. Достаточно просто увеличить схему усиления или уменьшить коэффициент усиления схемы усиления. Нет необходимости
рассмотрим алгоритм обработки сигналов MCU.
Помощь, которая может понадобиться новичкам при использовании:
Если вы столкнулись с трудностями при использовании датчиков серии PD-V9 и вам нужна помощь. Вы можете связаться с нами по электронной почте. В общем, ответы можно получить.
Введение продукта:
Введение продукта может быть изменено и улучшено PDLUX в любое время, когда это необходимо. Не обязательно все будут уведомлены своевременно.
