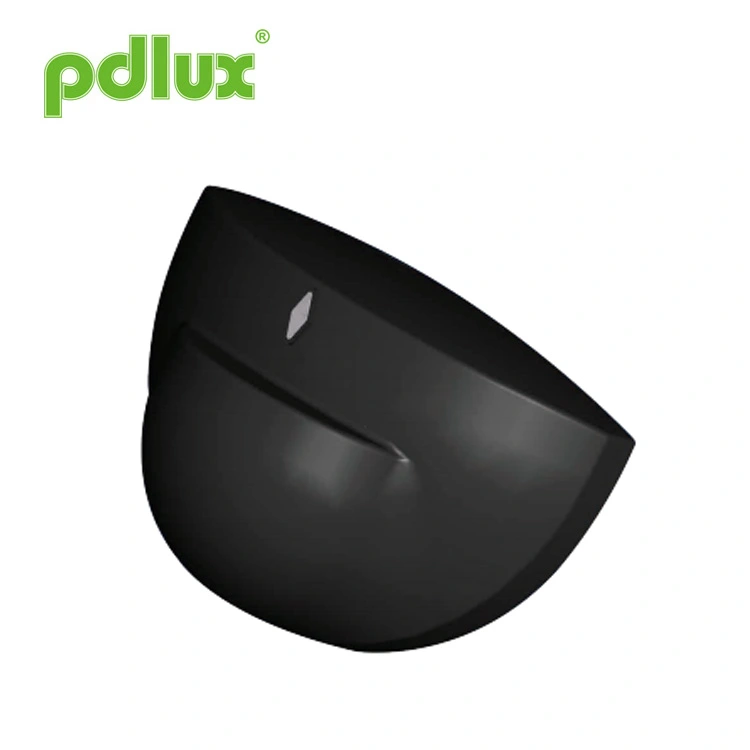

Высокочувствительный автоматический дверной датчик 24 ГГц
Pdlux — китайский поставщик высокочувствительного автоматического дверного датчика 24 ГГц; он использует арифметическую программу на основе БПФ для точного измерения расстояния и надежного подавления помех. Благодаря миниатюрному реле Omron с низким энергопотреблением и минимальной температурной чувствительностью он обеспечивает превосходную надежность по сравнению с обычными фотоэлектрическими датчиками. Функция обнаружения подходит для автоматических дверных контроллеров и детекторов присутствия человека в системах охранной сигнализации. Функция обнаружения настраивается, обеспечивая превосходное решение для широкого спектра приложений обеспечения доступа и обеспечения безопасности.
Модель:PD-DS1015
Отправить запрос
| Упаковочный лист в | Φ6 Пластическое расширение
|
3x30 Винт
|
Инструкция | Кабель 1X
|
| Количество | 2X | 2X | 1X |
Датчик разработан с помощью арифметической программы БПФ и имеет высокую точность определения расстояния и способность защиты от помех.
Использование оригинального реле Omron, которое имеет сверхмалые размеры и низкое энергопотребление. Имеет небольшое внутреннее сопротивление.
сделать его нечувствительным к температуре. Надежность намного выше, чем у обычных фотоэлектрических выходов. Это подходит для
различные виды автоматических дверных контроллеров также могут применяться в качестве детектора человека для систем сигнализации. Кроме того, функция обнаружения может
быть настроены. Датчик имеет лучшее соотношение цены и качества при производстве такого рода продуктов.
| Источник питания | переменный ток: 10-24 В постоянный ток: 12-35 В |
|
| Ток в режиме ожидания | <15 мА | |
| Рабочий ток | 25 мА Типичное значение | |
| Выходная мощность | 35 В, 0,5 А Макс. | |
| Продолжительность вывода | 500 мс | |
| ВЧ система | Радар CW 24,125 ГГц, диапазон ISM | |

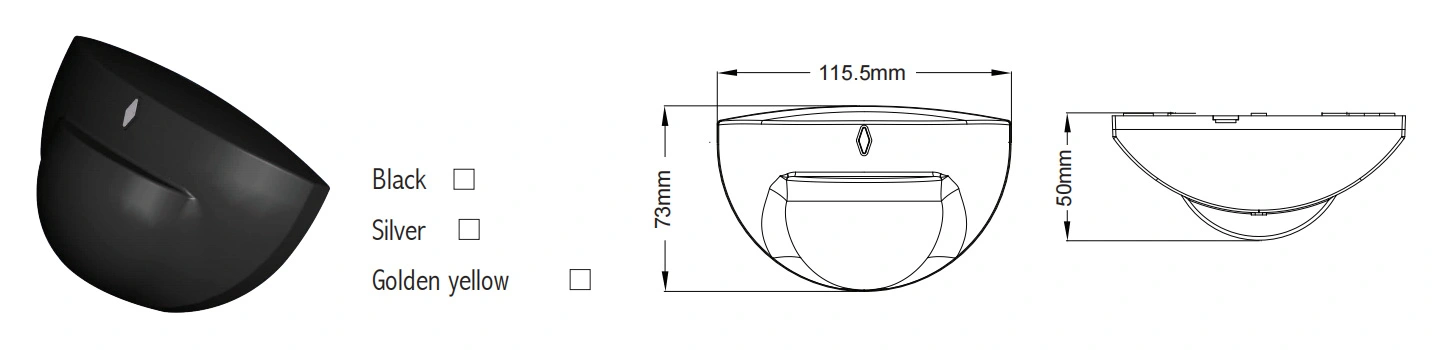

| Цвет покрытия | Черный/Серебристый/Золотисто-желтый | |
| Установка сидя | Настенный монтаж | |
| Высота установки | от 2,0 до 3,5 м | |
| Угол обнаружения | 90°(установка на стену)можно сделать в соответствии с требованиями клиентов | |
| Диапазон обнаружения | 1 м (макс. чувствительность, датчик перпендикулярен земле) 7 м (макс. чувствительность, зонд вперед) |
|
| Рабочая температура | -20°К~50°К | |
| Рабочая влажность | <93% относительной влажности | |
1. Используйте высоконадежный модуль микроволнового радара K-диапазона 24,125 ГГц.
2. Работа в различных средах (Жарко, влажно, шумно и ветрено. Без вмешательства других движущихся объектов, сосет, как движущаяся машина или животные)
3. Небольшой и практичный дизайн, широко используемый для различных типов дверей.
4. Принять передовую сенсорную технологию Всемирной организации здравоохранения, безвредную для здоровья.

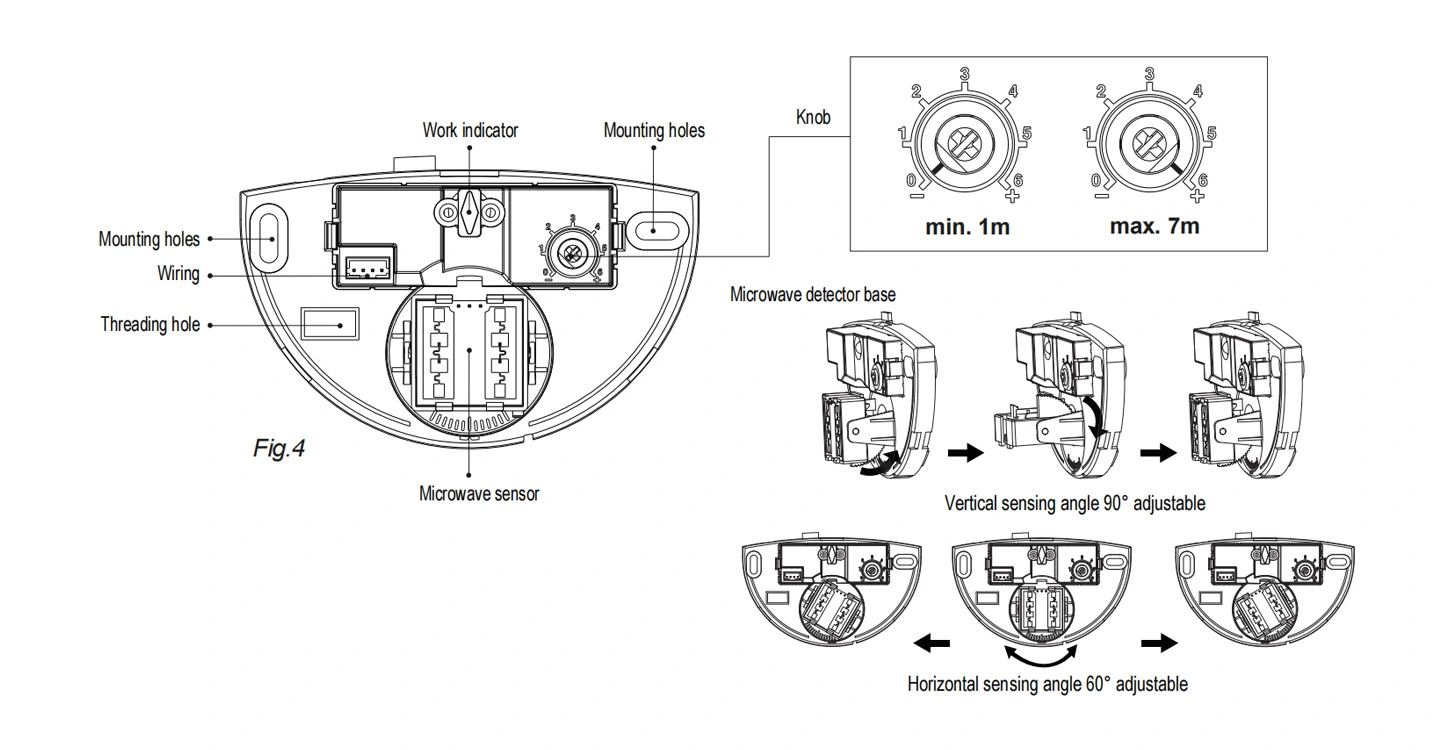

5. Расстояние и угол срабатывания можно регулировать в соответствии с требованиями различных сцен.

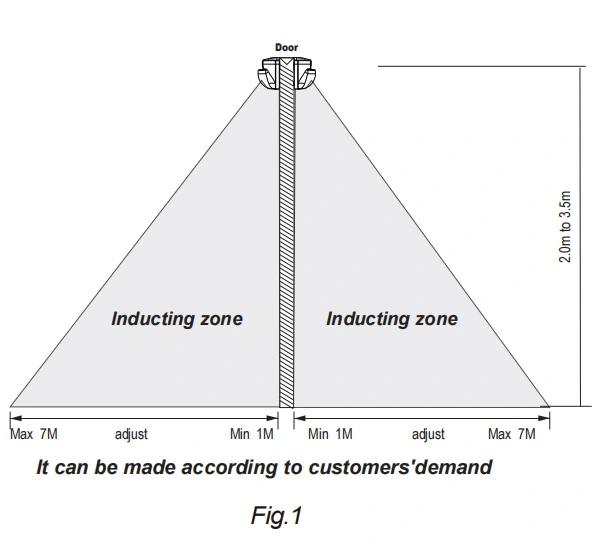

Полный поворот против часовой стрелки — минимальное расстояние (около 1 м), полный поворот по часовой стрелке — максимальное (около 7 м). Если рост человека,
фигура и скорость движения изменятся, обнаружение также изменится, то есть более высокая скорость приведет к более короткому расстоянию обнаружения.
Это расстояние обнаружения — это расстояние, которое регулируется, когда детектор обращен вперед. При установке датчика регулируется угол обнаружения.
и расстояние в соответствии с практической сценой. Просто обеспечьте достаточное расстояние срабатывания, чтобы открыть дверь. Не устанавливайте более длительное распознавание
расстояние на случай неправильного срабатывания двери от проходящих людей или автомобиля.
Примечание: при использовании этого продукта настройте чувствительность (диапазон обнаружения) на подходящее значение, но максимальное, чтобы избежать
ненормальная реакция, вызванная легким обнаружением неправильного движения по развевающимся листьям и шторам, мелким животным или помехам
электросетей и электрооборудования. Все вышеперечисленное приведет к ошибочной реакции. Когда продукт не работает нормально,
пожалуйста, попробуйте соответствующим образом снизить чувствительность, а затем проверьте ее. Движение человека вызовет индукцию датчика, поэтому, когда вы находитесь под
При функциональном тестировании, пожалуйста, покиньте зону индукции и не делайте никаких движений, чтобы предотвратить непрерывную работу датчика.

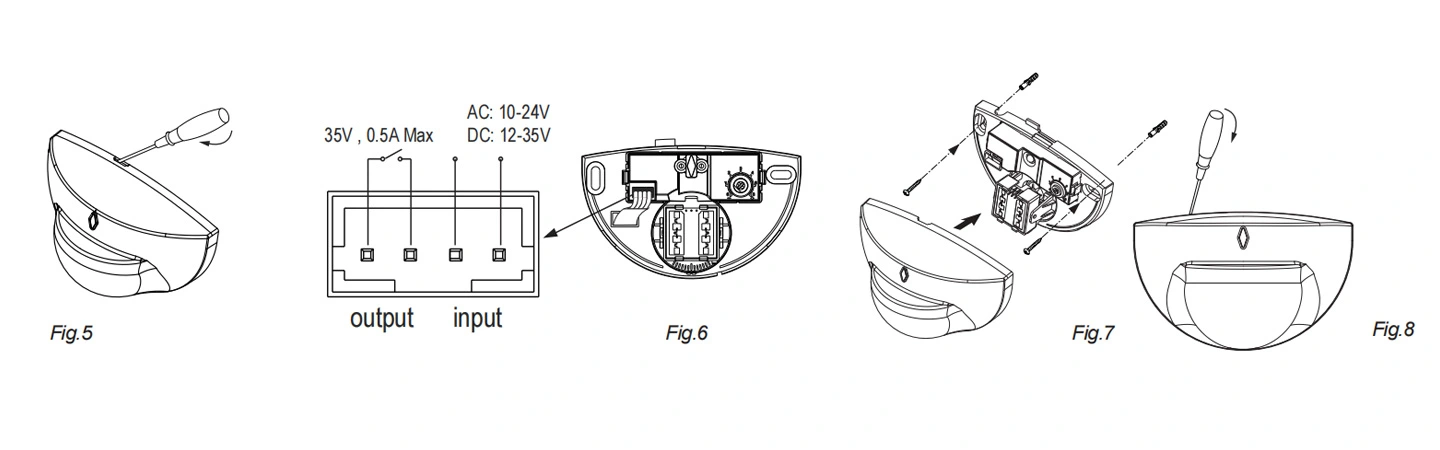

Шаг 1. Перед установкой продукта снимите крышку (как показано на рис. 5).
Шаг 2. Отметьте карандашом положение отверстия после того, как определите, где вы хотите установить изделие.
Примечание. Если это деревянная стена, нет необходимости использовать пластиковый расширительный винт, просто закрепите винт с помощью отвертки.
Шаг 3. Просверлите отверстия в стенах там, где есть отметки карандашом, с помощью электродрели и вставьте пластиковое расширение внутрь отверстия.
Шаг 4. Подключите кабель к изделию через отверстия для ввода кабеля (как на рис. 6).
Шаг 5. С помощью винтов установите основание в выбранное положение и отрегулируйте ручку (как на рис. 7).
Шаг 6. Прикрепите крышку к основанию, установленному на стене (как на рис. 7).
Откройте, чтобы отрегулировать датчик после установки: вставьте отвертку в соединение между крышкой и основанием и подденьте крышку. (Рис.8)
Следующие ситуации приведут к ошибочной реакции.
1. Установка на качающийся предмет приведет к ошибке.
2. Дрожащая штора, дуемая ветром, приведет к ошибочной реакции. Пожалуйста, выберите подходящее место для установки.
3. Установка в местах с загруженным трафиком приведет к ошибке.
4. Искры, создаваемые рядом расположенным оборудованием, могут привести к ошибочной реакции.
