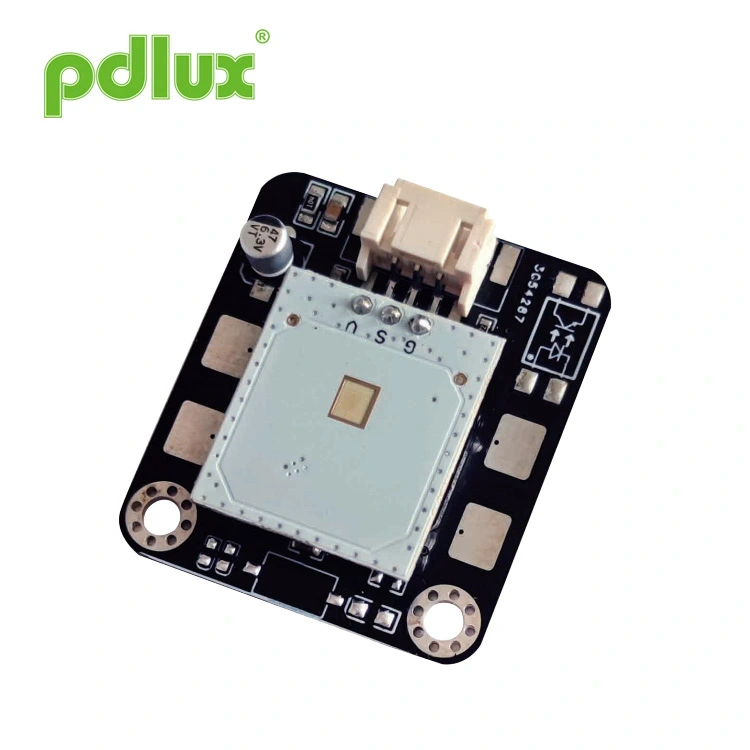

Радарный датчик вторжения домашней безопасности 24 ГГц
Pdlux специализируется на радарах вторжения в домашнюю безопасность с частотой 24 ГГц уже более 30 лет. Этот датчик представляет собой компактный модуль, объединяющий датчик миллиметрового диапазона с микроконтроллером для бесконтактного управления на основе жестов. Он распознает взмахи руками в пределах 10–30 см под разными углами и поддерживает различные команды посредством подсчета взмахов. Он предлагает бесконтактный способ управления дверями, освещением и другой электроникой, что делает его идеальным для домашней безопасности и автоматизации.
Модель:PD-V18-M1
Отправить запрос

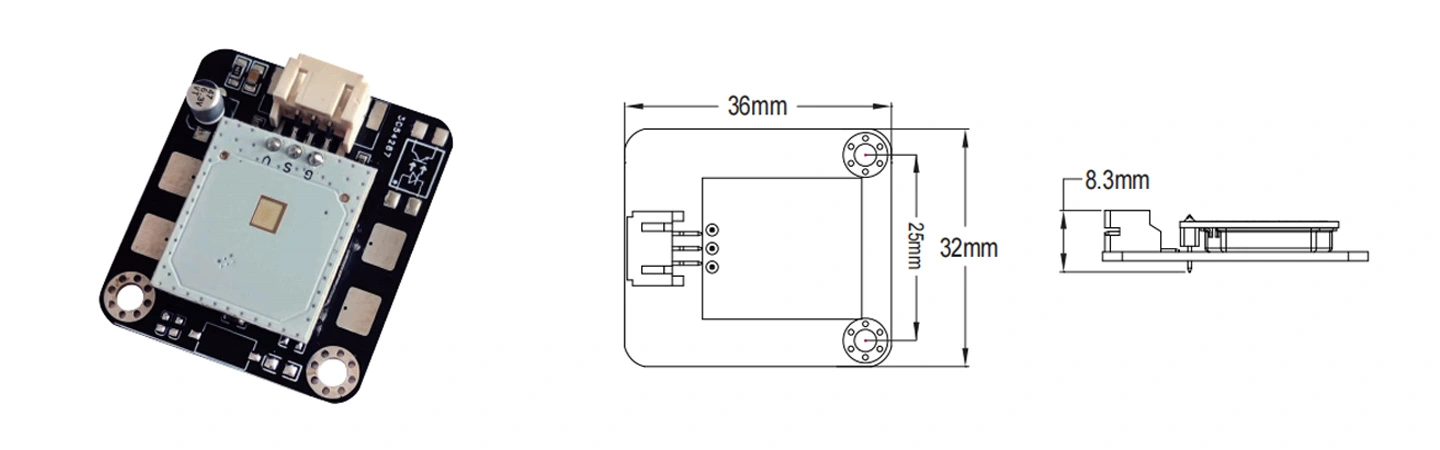

PD-V18-M1 — прикладной модуль, состоящий из супердатчика миллиметровых волн и схемы усиления + MCU.
предназначен для бесконтактного управления. Его также можно назвать модулем контроллера для измерения волн на близком расстоянии. Его применение
сценарии очень обширны, можно контролировать электроработы или отключать взмахом руки под разными углами
10-30 см, и вы даже можете создавать разные постановки с количеством взмахов. Например: один поворот, чтобы открыть
электрическая дверь; два поворота для открытия системы освещения.
Особенно после крещения эпидемии люди испытывают искреннее сопротивление переключению контактов с общественностью. Это для этого
Причина, по которой мы разработали систему волновых датчиков, которая также может применяться к аналогичным электрическим и электронным устройствам.
продукты, чтобы у вас было больше места для воображения.
Это прикладной модуль, специально разработанный для бесконтактного управления. В начале проектирования мы полностью
Мы рассмотрели возможность применения продуктов в различных продуктах, поэтому мы специально разработали мобильный датчик миллиметрового диапазона волн.
(24,125 ГГц) в сверхмалых размерах, а схема усиления сигнала и микроконтроллер были запланированы на печатной плате,
который был компактным и стабильным. Модули, которые можно применять в диапазоне 10–30 см, могут управлять электроприборами.
взмахом руки. Пользователи могут применять его к различным продуктам по мере необходимости. Расстояние срабатывания можно настроить
согласно потребностям клиента.
| Параметр | Примечания | Мин | Введите | Макс | Единицы |
| Напряжение питания | Вкк | 3.0 | 5.0 | 5.2 | V |
| Текущее потребление | ICC | 10 | 18 | 20 | мА |
| Выходная мощность | Вершина | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Температура хранения | Цстг | -10 | -10 | +60 | ℃ |
| Настройка частоты | f | 24.000 | 24.125 | 24.250 | ГГц |
| Излучаемая мощность (EIRP) | Надутся | <2,0 | <2,5 | <3,0 | мВт |
| Влажность окружающей среды при хранении | 45%~65% | 45%~65% | 45%~65% | 45%~65% | относительной влажности |

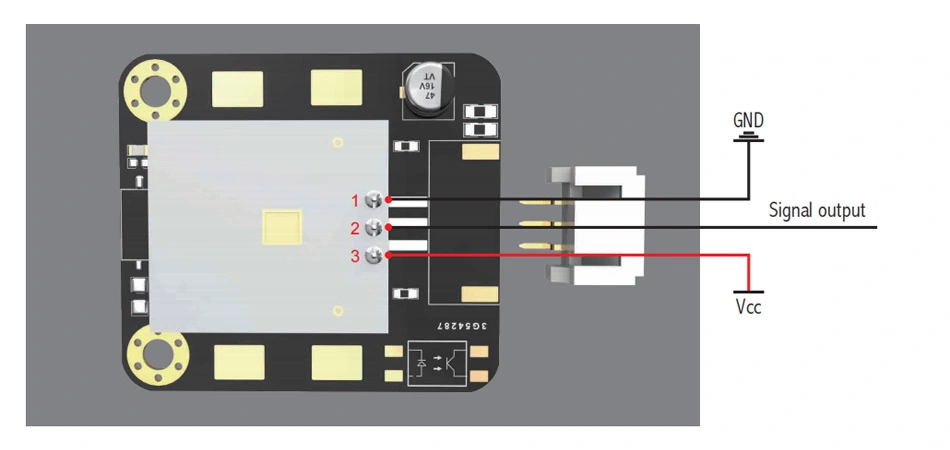

Интерфейс прикладного модуля представляет собой контактный разъем с
шаг 2,0 мм x 3 контакта.
Примечание. Фиксированное напряжение этого модуля составляет 5 В, если применяется к 3 В,
могут быть различия в производительности.
1. Во избежание повреждения оборудования следует соблюдать осторожность. Меры защиты от электростатического разряда должны быть приняты в любом случае.
этапы хранения, транспортировки, сборки и испытаний. Не прикасайтесь к антенне радара и контактам этого модуля и не
коснитесь контактов мультиметром для измерения.
2. Для PD-V18-M1, установленного на открытом воздухе, детектор может обнаруживать сигнал капель дождя во время дождя. То есть радар-детектор, установленный на улице в дождливый день, может обнаружить капли дождя.
Поскольку используется датчик миллиметровых волн, перед датчиком нельзя использовать металлический материал, а в качестве материала корпуса необходимо использовать инженерный пластик. Поскольку это приемопередатчик сигнала небольшой мощности, толщина корпуса также имеет определенную разницу в затухании сигнала. Перед заказом пользователь должен полностью объяснить среду использования и требования, и при необходимости продукты, которые необходимо установить, могут быть предоставлены нам, и мы можем адаптировать их.
Эффект этого продукта будет незначительно различаться при использовании на разных продуктах. Пользователи могут заказать версию с настройкой чувствительности, а особые требования можно заранее объяснить с помощью PDLUX. Различные датчики и алгоритмы программного обеспечения могут быть выбраны в соответствии с различными требованиями пользователя.
Этот модуль может работать от источника постоянного тока 3–5 В без помех.
Что может случиться:При отсутствии движущегося объекта в зоне обнаружения проверяемая неправильная работа обычно вызвана мощным источником помех. Например, помехи при последовательном включении шнура питания; Например, помехи от мобильных телефонов; Например, сильные помехи, вызванные дугой при сварке сварочным аппаратом. Пожалуйста, еще раз проверьте указанные выше источники помех на наличие.
Ожидается, что приведенные выше напоминания будут внимательно прочитаны и поняты.
