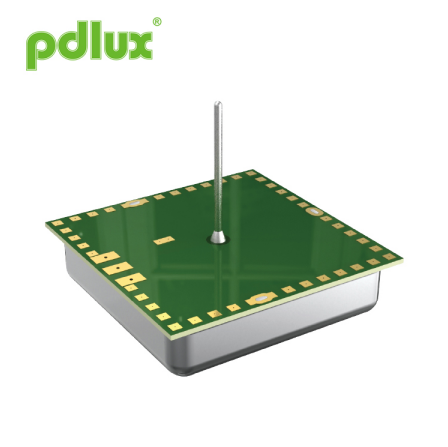

Модуль датчика движения 5,8 ГГц
Модуль датчика движения 5,8 ГГц представляет собой модуль бистатического доплеровского приемопередатчика C-диапазона. Он использует внешнюю схему усиления сигнала встроенного резонаторного генератора (CRO). Клиентам удобно разрабатывать различные продукты.
Модель:PD-V2
Отправить запрос
Модуль датчика движения 5,8 ГГц
|
Применение модуля датчика движения 5,8 ГГц ● Интеллектуальный переключатель ● Автоматическое освещение. ● Обнаружение злоумышленника Особенность и преимущество ● Низкая выходная мощность беспроводной сети. ● Низкое энергопотребление. ● Бесконтактное обнаружение. ● Легко сочетается с внешней схемой. ● Высокая способность защиты от помех ● Подходит для различных суровых условий ● Низкий уровень шума. Модуль датчика движения 5,8 ГГц представляет собой модуль бистатического доплеровского приемопередатчика C-диапазона. Он использует внешнюю схему усиления сигнала встроенного резонаторного генератора (CRO). Клиентам удобно разрабатывать различные продукты. Этот модуль идеально подходит для датчика присутствия в автоматических выключателях освещения. Его также можно использовать для детекторов проникновения, монтируемых на потолок. В соответствии с EN 300440-V2.1.1, EN 62479: 2010, Директивой RED-2014/53/eu. В соответствии с частью 15.249 FCC. В соответствии с EN 62321, директивой ROHS-2011/65/eu В соответствии с директивой REACH-1907/2006/ec |
Параметр | Примечания | Мин | Введите | Макс | Единицы |
Настройка частоты | 1 | 5.75 | 5.8 | 5.85 | ГГц |
Излучаемая мощность (EIRP) | 1 | 0.2 | 0.225 | 0.25 | мВт |
Время урегулирования |
|
5 | 10 | 20 | мкс |
Уровень полученного сигнала | 2 | 150 | 200 | 300 | мкВпик-пик |
Шум | 3 | 0.5 |
|
2 | мВ (среднеквадратичное значение) |
Напряжение питания |
|
4.75 | 5 | 5.25 | В постоянного тока |
Потребление тока |
|
18 | 20 | 25 | мА |
Частота повторения импульсов | 4 | 2 | 2.2 | 3 | КГц |
Ширина импульса | 4 | 15 | 50 | 70 | мкс |
Рабочая Температура |
|
-10 | 22 | 90 | ℃ |
Масса |
|
3.7 | 4 | 4.5 | g |
Примечание 1. Излучение соответствует правилам FCC.
Примечание 2: Уровень принимаемого сигнала (RSS) измеряется при общих потерях на тракте в 1 направлении, равных 54 дБ.
Примечание 3. Шумовые напряжения измеряются в диапазоне от 10 Гц до 100 Гц на выходном порту внутри безэховой камеры.
Примечание 4: Импульсный режим.
