Доплеровский радарный датчик

Доплеровский радарный датчик может проникать сквозь стекло, пластик и дерево, поэтому микроволновый датчик можно установить внутри абажура, изготовленного из стекла, пластика или дерева определенной толщины. Например, применение в освещении: только при выполнении подключения, как показано ниже, вы можете изменить обычное освещение на освещение с автоматическим определением.

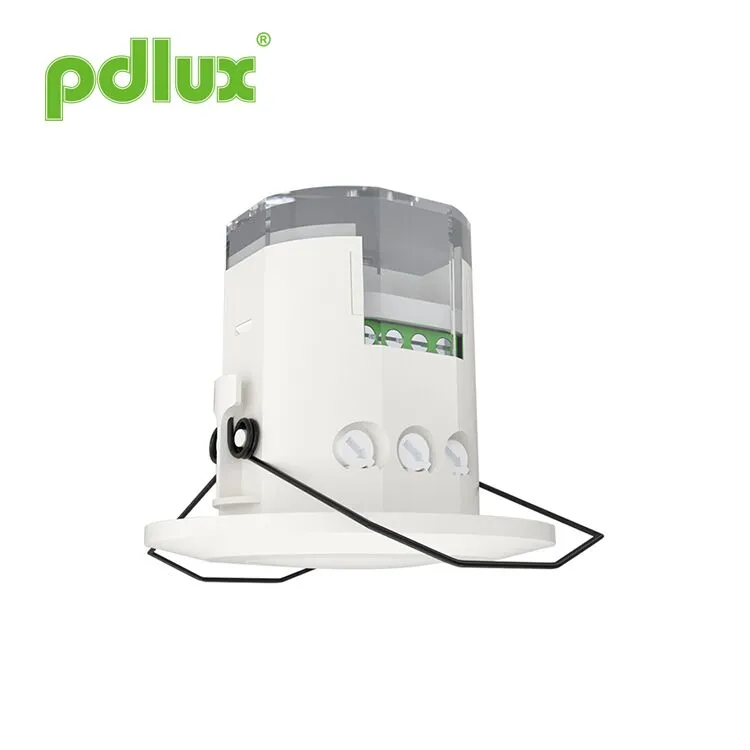

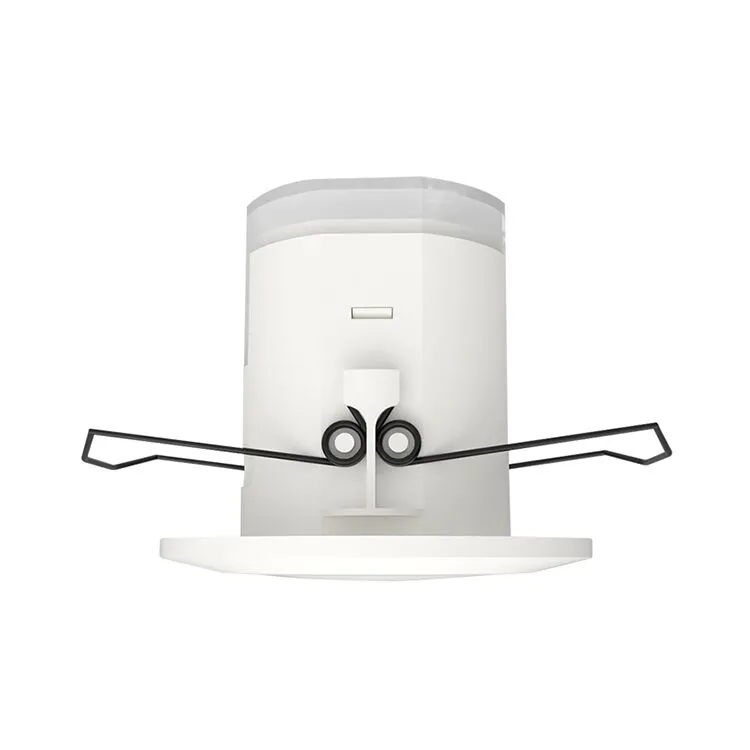

Модель:PD-MV1018A

Отправить запрос

Доплеровский радарный датчик

Краткое содержание
Это высокоточный цифровой микроволновый датчик, диапазон обнаружения которого составляет 360°, а рабочая частота — 5,8 ГГц. Он основан на принципе Доплера, который объединяет излучение и прием. Он использует MCU (микроблок управления), который значительно повышает его точность и снижает частоту отказов. Он нежный на вид и компактный по структуре. Его можно независимо подключать к нагрузкам или легко устанавливать внутри светильников с абажуром из стекла или пластика. Он широко применяется в коридорах, туалетах, лифтах, бытовых и других общественных местах для защиты безопасности или энергосбережения. Он защищен несколькими техническими патентами и является идеальным выбором для вашей разумной жизни.

Функции
1. Нерадиационный вред: мощность передатчика ниже 0,3 мВт, что не наносит вреда человеческому организму.
2. Надежная и стабильная производительность: применяется RC-фильтрация и цифровая фильтрация при цифровой обработке. Он также использует технологию цифрового нулевого триггера, то есть в нулевой точке он будет автоматически подключаться или автоматически отключаться. Для управления выходом используется мощное реле Tyco, что обеспечивает его надежную работу. Он использует чип управления питанием, чтобы гарантировать стабильную работу при напряжении 100–240 В переменного тока.

Технические характеристики

Источник питания: 100-240 В переменного тока.
Частота питания: 50/60 Гц
Номинальная нагрузка: макс. 1600 Вт, вольфрам (220–240 В переменного тока)
Макс. 400 Вт люминесцентных и светодиодных ламп (220–240 В переменного тока)
1000 Вт Макс. вольфрам (100–130 В переменного тока)
Макс. 250 Вт. Люминесцентные и светодиодные лампы (100–130 В переменного тока)
Мощность передачи: <0,2 мВт
Рабочая температура: -15°C~+70°C

Уровень защиты: IP20, класс II.
Настройка времени: от 8 секунд до 12 минут (регулируемая)
Угол обнаружения: 360°
Дальность обнаружения: 2-10 м (радиусы) (регулируется)
Управление освещением: 2-2000LUX (регулируемое)
Монтаж сидя: в помещении, потолочный монтаж.
ВЧ-система: электрическая волна CW 5,8 ГГц, диапазон ISM

Информация о датчике

Приложения
Микроволны могут проникать сквозь стекло, пластик и дерево, поэтому микроволновый датчик можно установить внутри абажура, изготовленного из стекла, пластика или дерева определенной толщины. Например, применение в освещении: только при выполнении подключения, как показано ниже, вы можете изменить обычное освещение на освещение с автоматическим определением.

Вы можете установить один или несколько внутри потолка или пола, чтобы контролировать весь проход.
Дружеское напоминание: при установке двух или более микроволновых печей вместе необходимо соблюдать расстояние 4 метра друг от друга, иначе помехи между ними приведут к ошибочной реакции.

Способ установки первый: потенциометр

Настройка диапазона обнаружения (чувствительность)
	Дальность обнаружения — это термин, используемый для описания радиусов примерно кругового отражения на земле при установке на высоте 2,5 м. Поворот ручки до упора против часовой стрелки — минимальный диапазон, до упора по часовой стрелке — максимальный.
Примечание: указанная выше дальность обнаружения достигается в случае человека ростом 1,6–1,7 м со средней фигурой и движущегося со скоростью 1,0–1,5 м/сек. если рост, фигура и скорость движения человека изменятся, дальность обнаружения также изменится. Примечание: при использовании этого продукта настройте чувствительность (диапазон обнаружения) на подходящее значение, но максимальное, чтобы избежать ненормальной реакции, вызванной легким обнаружением неправильного движения по развевающимся листьям и шторам, мелким животным или помехам электропитания. сеть и электрооборудование. Все вышеперечисленное приведет к ошибочной реакции. Если продукт не работает нормально, попробуйте соответствующим образом снизить чувствительность, а затем проверьте его. Движение человека вызовет индукцию датчика, поэтому, когда вы проходите функциональное тестирование, пожалуйста, покиньте зону индукции и не делайте никаких движений, чтобы предотвратить датчик непрерывной работы. Дружеское напоминание: при установке двух или более микроволновых печей вместе необходимо соблюдать расстояние 4 метра друг от друга, иначе помехи между ними приведут к ошибочной реакции.
Настройки времени
	Его можно установить от 8 секунд (полностью повернуть против часовой стрелки) до 12 минут (полностью повернуть по часовой стрелке). Любое движение, обнаруженное до истечения этого времени, перезапустит таймер. Рекомендуется выбирать минимальное время для настройки дальности обнаружения и выполнения пошагового теста.
ПРИМЕЧАНИЕ. Когда свет автоматически выключается, пройдет 1 секунда, прежде чем датчик будет готов обнаружить другое движение, то есть только сигнал, обнаруженный через 1 секунду, может автоматически включить свет. В основном это регулировка времени задержки с момента обнаружения сигнала и автоматического включения света до автоматического выключения света. Вы можете определить время задержки в соответствии с вашими практическими потребностями. Но вам лучше уменьшить время задержки в целях экономии энергии, так как микроволновый датчик имеет функцию непрерывного обнаружения, то есть любое движение, обнаруженное до истечения времени задержки, перезапустит таймер, и свет будет продолжать гореть. только если в зоне обнаружения находится человек.
Настройка управления освещением
	Его можно определить в диапазоне 2~2000 люкс. Полный поворот ручки против часовой стрелки составляет около 2 люкс, полный поворот ручки по часовой стрелке — около 2000 люкс. При настройке зоны обнаружения и выполнении теста ходьбы при дневном свете необходимо полностью повернуть ручку по часовой стрелке.
Примечание: пожалуйста, не регулируйте три функциональные ручки слишком сильно. Это связано с тем, что три функциональные ручки были подключены к компонентам напрямую, в каждом из трех компонентов имеется небольшой стопор. При регулировке ручек от начала до конца чрезмерный поворот повредит стопор и приведет к повороту на 360°. безостановочно поворачиваться. Предел диапазона регулировки составляет 270°, обратите на это внимание.

Монтаж
Выключите питание.
Вставьте трубки с резьбой в шнур питания и линию управления.
Подключите питание и нагрузку к датчику согласно схеме подключения.
Поверните ручки до идеальных условий
(Пожалуйста, определите настройки в соответствии с указанным выше СПОСОБОМ НАСТРОЙКИ.).

1. Установка на качающийся предмет приведет к ошибке.
2. Дрожащая штора, дуемая ветром, приведет к ошибочной реакции. Пожалуйста, выберите подходящее место для установки.
3. Установка в местах с интенсивным движением приведет к ошибке.
4. Искры, создаваемые рядом расположенным оборудованием, могут привести к ошибочной реакции.

Неисправность и решение

Вина	Причина неисправности	Решение
Нагрузка не работает.	Свет-освещение настроено неправильно.	Отрегулируйте настройку нагрузки.
	Нагрузка сломана.	Измените нагрузку.
	Питание отключено.	Включите питание.
Нагрузка работает постоянно.	В зоне обнаружения присутствует непрерывный сигнал.	Проверьте настройки зоны обнаружения.
Нагрузка работает при отсутствии сигнала движения.	Лампа установлена неправильно, поэтому датчик не может обнаружить надежные сигналы.	Повторно отрегулируйте место установки.
Нагрузка работает при отсутствии сигнала движения.	Датчик обнаруживает сигнал движения (движение за стеной, движение мелких предметов и т. д.)	Проверьте настройки зоны обнаружения.
Нагрузка не работает при обнаружении сигнала движения.	Скорость движения слишком высока или заданная зона обнаружения слишком мала.	Проверьте настройки зоны обнаружения.

● Пожалуйста, подтвердите предварительную установку.
● В целях безопасности отключите питание перед операциями установки и снятия.
● За любые убытки, вызванные неправильной эксплуатацией, производитель не несет никакой ответственности.

Мы стремимся повышать качество и надежность продукции, однако все электронные компоненты имеют определенную вероятность выйти из строя, что может вызвать некоторые проблемы. При проектировании мы уделили внимание дублирующим конструкциям и приняли квоту безопасности, чтобы избежать каких-либо проблем.
Эту инструкцию без нашего разрешения нельзя копировать для каких-либо других целей.
