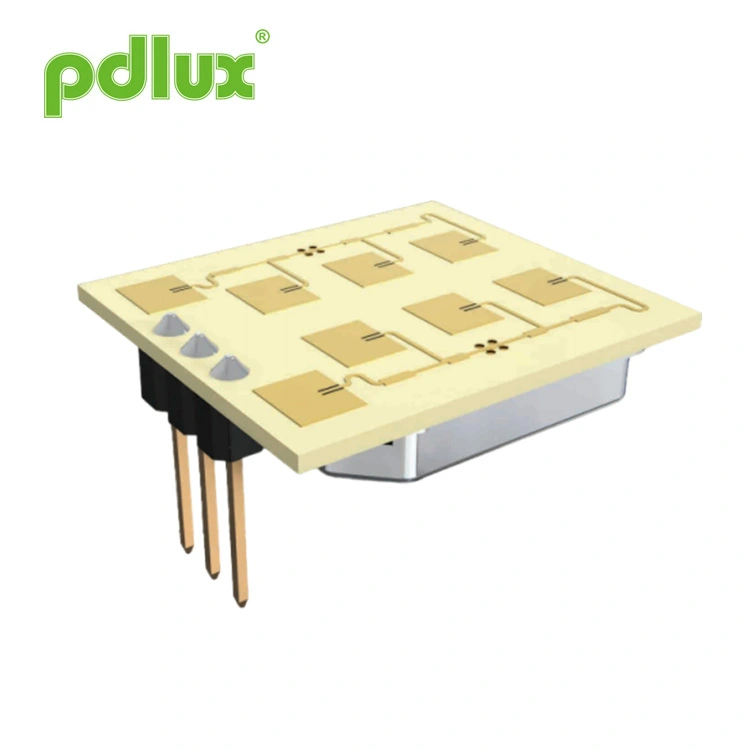

Радарный модуль безопасности миллиметрового диапазона 24 ГГц

Pdlux поставляет качественный радиолокационный модуль безопасности миллиметрового диапазона 24 ГГц, изготовленный в Китае. Это узкоугольный высокопроизводительный волновой датчик K-диапазона, предназначенный для бесконтактной активации рукой, обнаружения злоумышленников и автоматического управления дверьми. Благодаря усовершенствованной схеме усилителя и алгоритму MCU он поддерживает универсальные прикладные функции, такие как переключатели громкой связи и системы входа. Датчик обеспечивает надежное, целенаправленное обнаружение и соответствует международным стандартам, включая EN 300440, FCC Part 15.249, RED, RoHS и REACH, обеспечивая безопасность и экологическую ответственность для различных потребностей в области безопасности и автоматизации.

Модель:PD-V18-A

Отправить запрос

PD-V18-A Микроволновой датчик движения 24,125 ГГц

Приложение

Бесконтактный датчик волн руки
Узкий угол, высокая производительность
Обнаружение злоумышленника

PD-V18-A — узкоугольный высокопроизводительный волновой излучатель K-диапазона (24,125 ГГц). датчик. С алгоритмом схемы усилителя и MCU, приложение Можно производить продукцию с различными функциями. Например: он используется для бесконтактного индукционного автоматического ручного размахивания. двери, бесконтактные индукционные выключатели с ручным управлением и другое применение. продукты.

В соответствии с EN 300440-V2.1.1, EN 62479: 2010.
Директива RED - 2014/53/EU
В соответствии с частью 15.249 FCC.
В соответствии с EN 62321, директивой ROHS - 2011/65/EU.
В соответствии с директивой REACH - 1907/2006/EC.

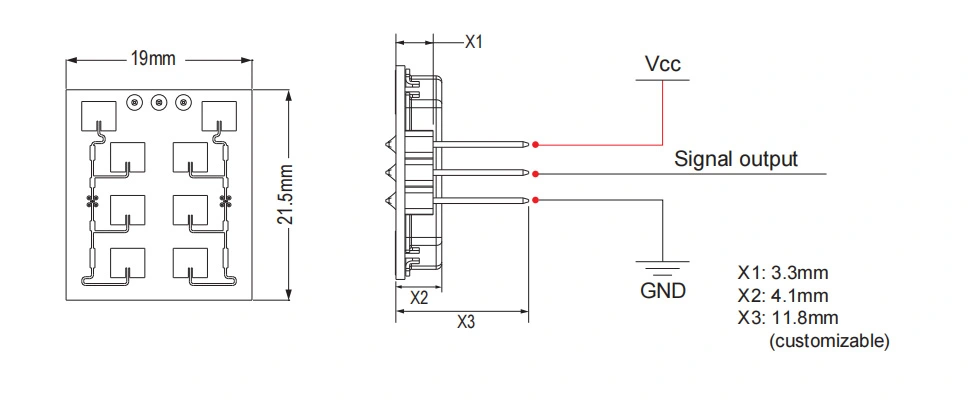

Размер продукции

Products size

Технические параметры

Параметр	Примечания	Мин	Введите	Макс	Единицы
Напряжение питания	Вкк	3.0	5.0	5.25	V
Текущее потребление	ООО	20	30	35	мА
Режим работы	Питание от ШИМ, он может контролировать рабочий ток 3-15 мА.
Ширина импульса	Тпульс	10			мкс
Рабочая температура	Вершина	-30~+65			℃
Температура хранения	Цстг	-10		+60	℃
Стабильное время		<5			мкс
Шум		3.5	4.5	4.5	мВ (среднеквадратичное значение)
Настройка частоты	f	24.000	24.125	24.250	ГГц
Излучаемая мощность (EIRP)	Надутся	<2,0	<2,5	<3,0	мВт
Влажность окружающей среды при хранении	45%~65%				относительной влажности

ВНИМАНИЕ: Фактический диапазон обнаружения зависит от коэффициента усиления сигнала схемы, общей компоновки печатной платы. and the threshold of the MCU.

Примечание 1. Излучение соответствует правилам FCC и CE.
Примечание 2. Уровень принимаемого сигнала (RSS) измеряется при общих потерях на тракте в 1 направлении, равных 70 дБ.
Примечание 3. Шумовые напряжения измеряются в диапазоне от 10 Гц до 100 Гц на выходном порту внутри безэховой камеры.
Примечание 4: рекомендуется импульсный режим.
