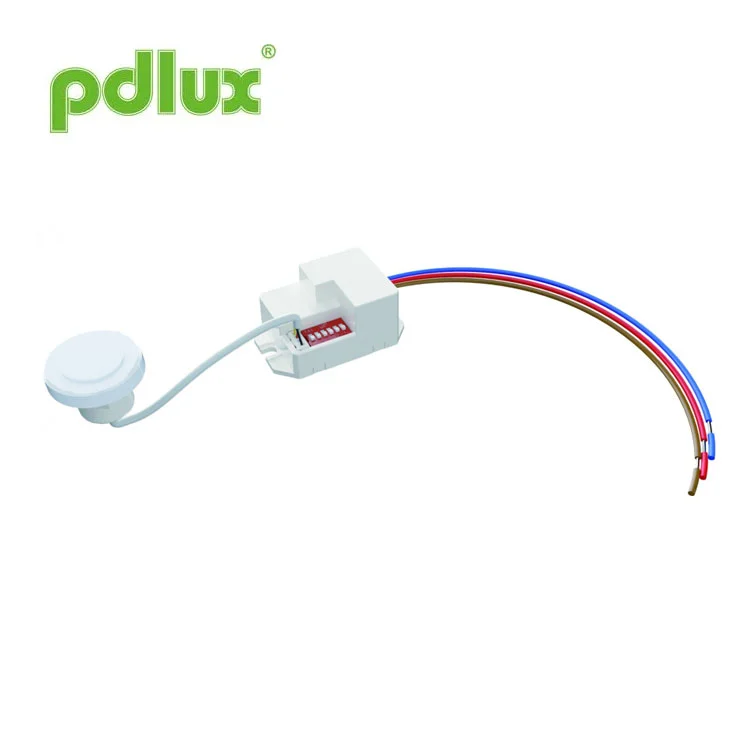

Новый микроволновый датчик с круглой головкой 5,8 ГГц для узких коридоров и лестниц
Модель:PD-MB15F
Отправить запрос

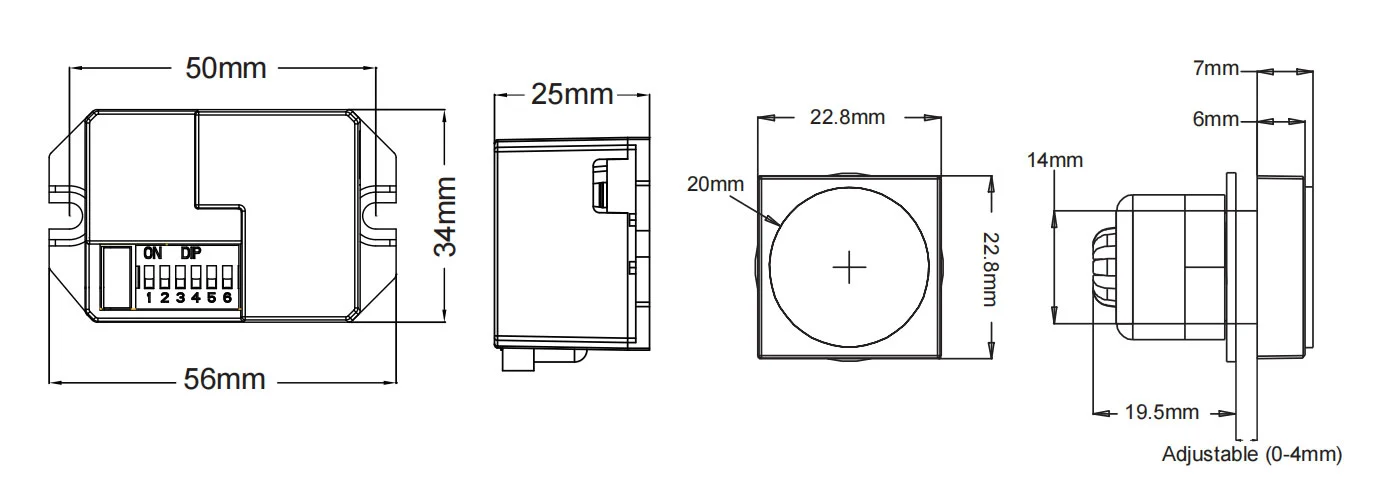

Размер продукта
Краткое содержание
Это высокоточный цифровой микроволновый датчик, диапазон обнаружения которого составляет 360°, а рабочая частота — 5,8 ГГц. Он основан на принципе Доплера, который объединяет излучение и прием. Он использует MCU (микроблок управления), который значительно повышает его точность и снижает частоту отказов. Он нежный на вид и компактный по структуре. Его можно независимо подключать к нагрузкам или легко устанавливать внутри светильников с абажуром. из стекла или пластика. Он широко применяется в коридорах, туалетах, лифтах, бытовых и других общественных местах для защиты безопасности или энергосбережения.
Функции
1. Нерадиационный вред: мощность передатчика ниже 0,2 мВт, что не наносит вреда человеческому организму.
2. Сильная защита от помех, может работать в диапазоне температур от -15 ℃ до + 70 ℃.
3. Частота постоянна, дрейфа частоты в диапазоне частот не происходит.

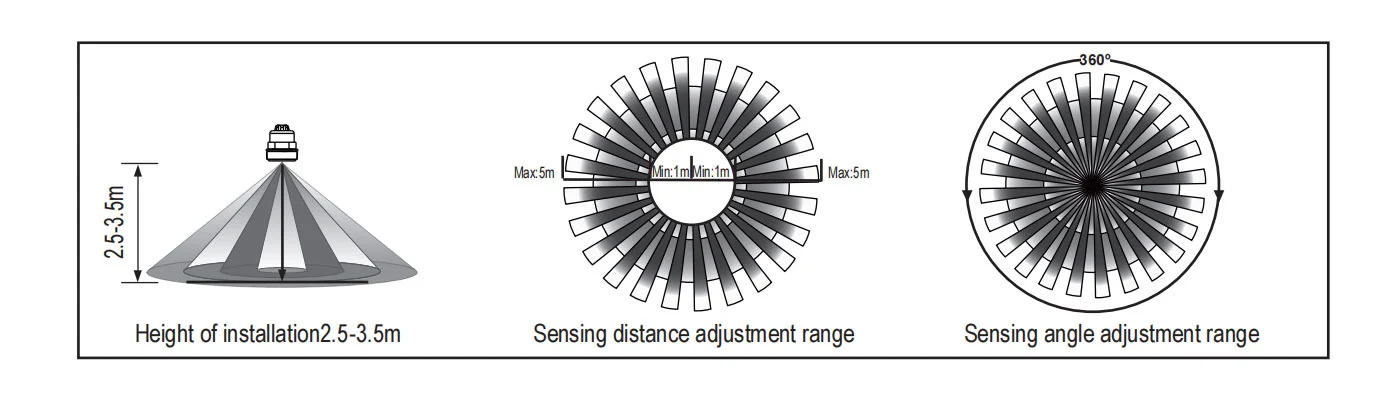

Информация о датчике

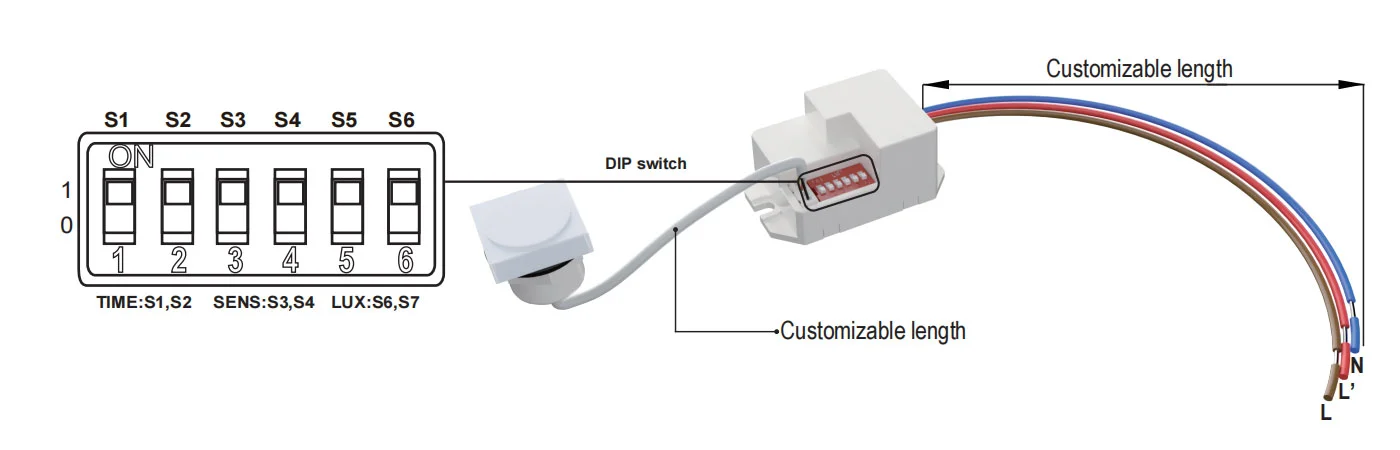

Способ настройки: DIP-переключатель
Технические характеристики
=| Источник питания | 220-240 В переменного тока |
| Частота питания | 50 Гц |
| ВЧ система | 5,8 ГГц (центральная частота) электрические волны CW, диапазон ISM |
| Номинальная нагрузка | 800 Вт Макс. вольфрам Макс. 200 Вт. Люминесцентные и светодиодные лампы |
| Уровень защиты | IP20, класс II |
| Установка сидя | внутри помещения, потолочный монтаж |
| Мощность передачи | <0,2 мВт |
| Угол обнаружения | 360° |
| Диапазон обнаружения | 1м-2м-4м-5м (радиусы) (регулируемый) |
| Настройка времени | 8сек-3мин-10мин-15мин (регулируемый) |
| Свет-контроль | 10LUX-50LUX->2000LUX, (регулируемый |
| Потребляемая мощность | около 0,5 Вт |
| Рабочая температура | -15°С~+70°С |

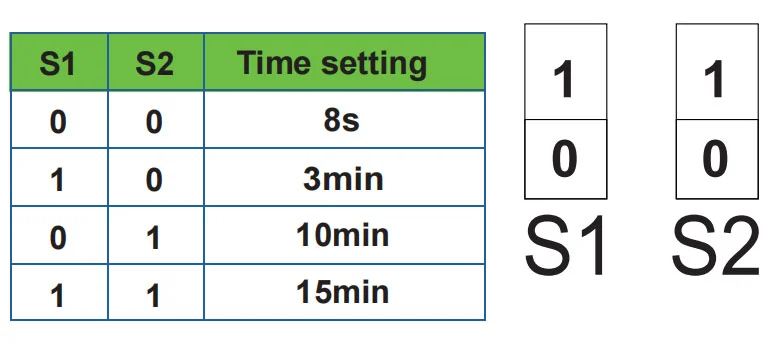

Установка времени S1 S2
Его можно определить как от 8 секунд до 15 минут. Любое движение, обнаруженное до истечения этого времени, перезапустит таймер. Рекомендуется выбирать минимальное время для настройки дальности обнаружения и выполнения проверки проходимости. Чтобы установить переключатель в положение «1», в положение «ВЫКЛ» — «0».
В основном это регулировка времени задержки с момента обнаружения сигнала и автоматического включения света до автоматического выключения света. Вы можете определить время задержки в соответствии с вашими практическими потребностями. Но время задержки лучше уменьшить в целях экономии энергии, так как микроволновый датчик имеет функцию непрерывного обнаружения, то есть любое движение, обнаруженное до истечения времени задержки, перезапустит таймер, и свет будет гореть только в том случае, если в зоне обнаружения находится человек.

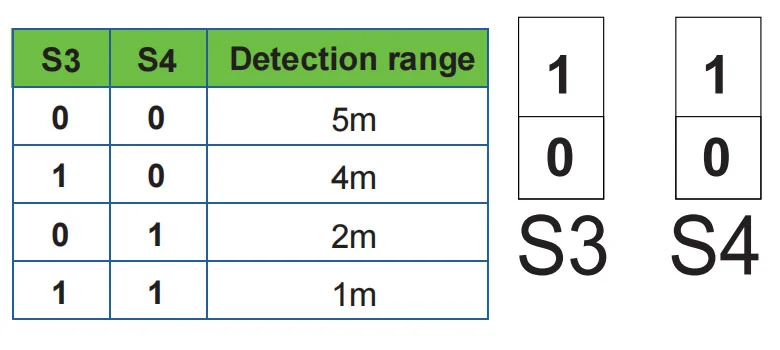

Настройка дальности обнаружения (чувствительности) S3 S4
Дальность обнаружения — это термин, используемый для описания радиусов примерно кругового отражения на земле при установке на высоте 3 м. Чтобы установить переключатель в положение «1», в положение «ВЫКЛ» — «0».
Примечание: при использовании этого продукта настройте чувствительность (диапазон обнаружения) на подходящее значение, но максимальное, чтобы избежать ненормальной реакции, вызванной легким обнаружением неправильного движения по развевающимся листьям и шторам, мелким животным или помехам электросети и электрооборудования. Все вышеперечисленное приведет к ошибочной реакции. Если продукт не работает нормально, попробуйте соответствующим образом снизить чувствительность, а затем протестируйте его. Движение человека вызовет индукцию датчика, поэтому при функциональном тестировании, пожалуйста, покиньте зону индукции и не совершайте никаких движений, чтобы предотвратить непрерывную работу датчика.

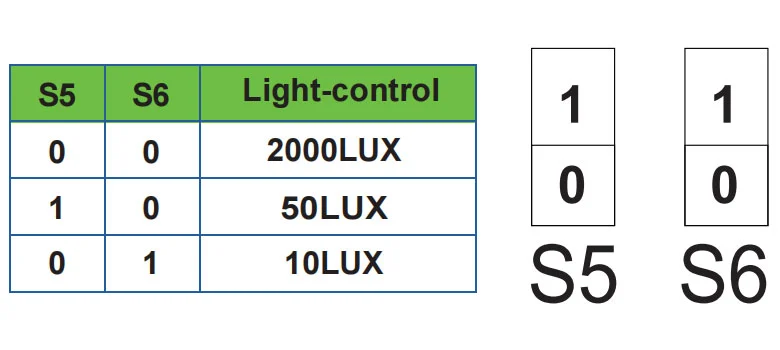

Настройка управления освещением S5 S6
Его можно определить в диапазоне 10~>2000 люкс. Чтобы установите переключатель в положение «ВКЛ» — «1», в положение «ВЫКЛ» — «0».
Данное руководство предназначено для текущего программирования содержимого данного продукта, любые изменения и модификации могут быть внесены производителем без предварительного уведомления!
Категорически запрещается копировать содержимое инструкции по эксплуатации для любых других целей без разрешения компании.
| Вина | Причина неисправности | Решение |
| Нагрузка не работает. | Свет-освещение настроено неправильно. | Отрегулируйте настройку нагрузки. |
| Нагрузка сломана. | Измените нагрузку. | |
| Питание отключено. | Включите питание. | |
| Нагрузка работает постоянно. | В зоне обнаружения присутствует непрерывный сигнал. | Проверьте настройки зона обнаружения. |
| Нагрузка работает при наличии сигнал движения не обнаружен. | Лампа установлена неправильно, поэтому датчик не срабатывает. обнаруживать надежные сигналы. | Повторно отрегулируйте место установки. |
| Сигнал движения обнаруживается датчиком (движение за стеной, движение мелких предметов и т.п.) | Проверьте настройки зоны обнаружения. | |
| Нагрузка не работает при обнаружении сигнала движения. | Скорость движения слишком высока или заданная зона обнаружения слишком мала. | Проверьте настройки зоны обнаружения. |
Предупреждение! Следующие ситуации приведут к ошибочной реакции.
1. Установка на качающийся объект приведет к ошибочной реакции.
2. Дрожащая штора, дуемая ветром, приведет к ошибочной реакции. Пожалуйста, выберите подходящее место для установки.
3. Установка там, где трафик занят, приведет к ошибочной реакции.
4. Искры, создаваемые рядом расположенным оборудованием, могут привести к ошибочной реакции.
● Пожалуйста, подтвердите предварительную установку.
● В целях безопасности отключите питание перед операциями установки и снятия.
● За любые убытки, вызванные неправильной эксплуатацией, производитель не несет никакой ответственности.
