PDLUX представляет обновленные модули доплеровского измерения X-диапазона PD-V9H/PD-V9P/PD-V9S, дополнительная бесконтактная версия

Ningbo PDLUX Electronic Technology официально представляет усовершенствованные доплеровские радиолокационные датчики PD-V9 X-диапазона, включая PD-V9H, PD-V9P и PD-V9S. Благодаря разнообразному расположению выводов и двум основным вариантам частоты, а также дополнительной настройке без выводов, эта серия удовлетворяет разнообразным требованиям к компоновке печатных плат мировых производителей электроники.

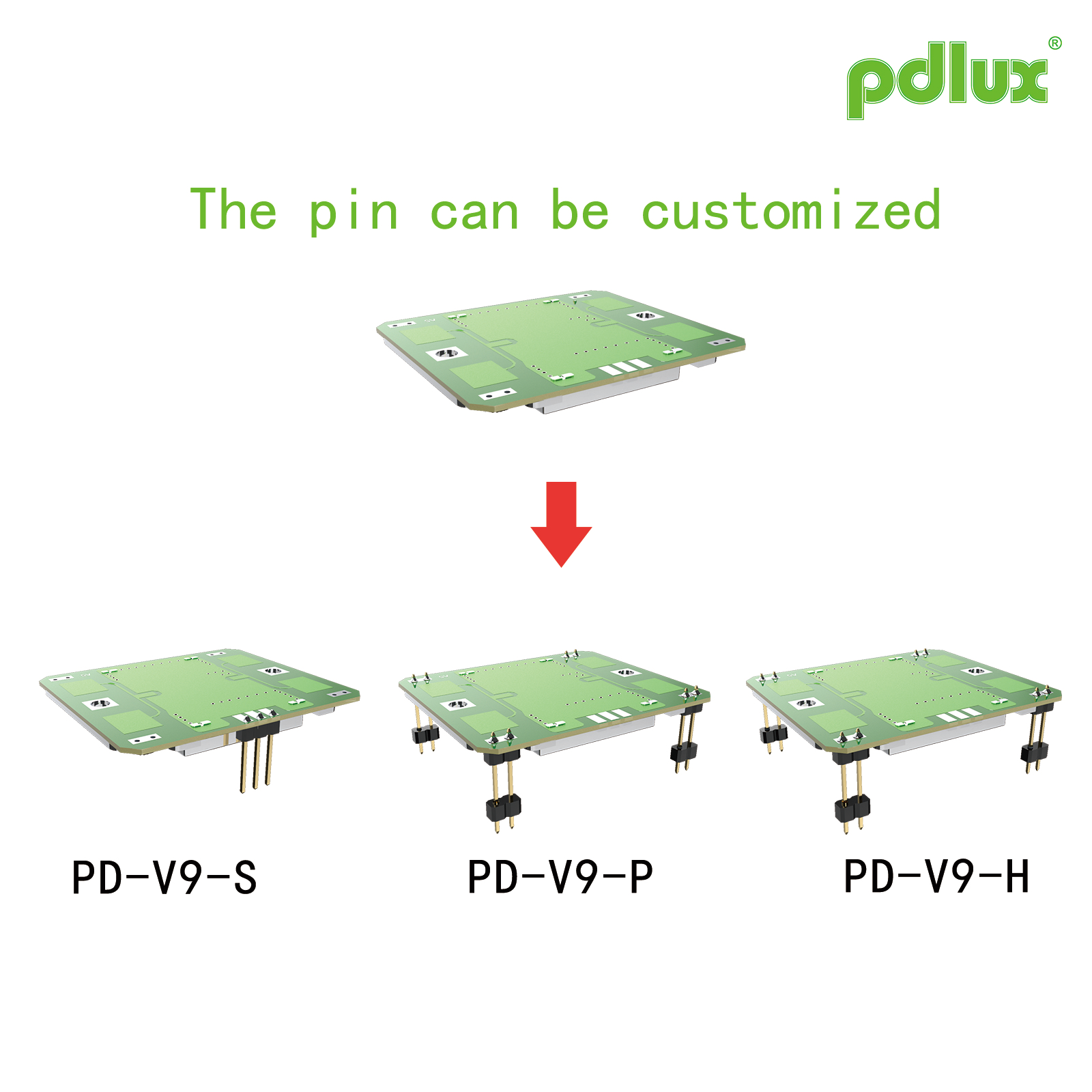

Основное отличие: расположение контактов и выбор частоты

Все три модели имеют одинаковую схему, антенну и электрические характеристики, с различиями только в шаге контактов и рабочей частоте, чтобы соответствовать региональным стандартам радиосвязи:

· ПД-V9H:10,587 ГГц ± 10 МГц (стандартная частота ЕС), расстояние между контактами X1 = 3,4 мм, X2 = 9,8 мм для общеевропейской и американской конструкции печатных плат.

· ПД-В9П:10,525 ГГц ± 20 МГц (всемирная универсальная частота), компактные контакты X1 = 3 мм, X2 = 8,9 мм для экономии места на печатной плате

· ПД-В9С:10,525 ГГц ± 20 МГц, стандартное расположение контактов 3,4/9,8 мм для прямой замены устаревших датчиков

Пользовательский вариант:Бесконтактные модули для поверхностного монтажа доступны по запросу; Размер X3 может быть изменен в соответствии с требованиями заказчика.

Единые превосходные характеристики для всей серии PD-V9

Вся линейка оснащена генератором с диэлектрическим резонатором DRO и встроенной патч-антенной и имеет одинаковые характеристики:

· Напряжение питания: 5 В ± 0,5 В постоянного тока, типичный ток ниже 32 мА; Поддерживается режим мощности PWM для сверхнизкого энергопотребления.

· Типичная ЭИИМ: 13 дБм (20 мВт), чувствительность приема -90 дБн, вторая гармоника ≤-40 дБм

· Рабочая температура: -30℃~+55℃, обычный диапазон, расширенный от -40℃ до +80℃.

· Угол луча: 36° E-плоскость, 72° H-плоскость; доступен гибкий угол установки

· Сертифицирован RoHS и соответствует стандарту ETS 300 440 для одобрения на мировом рынке.

Широкие сценарии применения

Идеально подходит для автоматических дверей, освещения с датчиками движения, охранной сигнализации, датчиков присутствия IoT и оборудования для определения скорости. При замене старых радиолокационных модулей пользователям нужно только настроить усиление усилителя, чтобы решить проблемы чувствительности без пересмотра кода MCU, что значительно снижает затраты на разработку.
