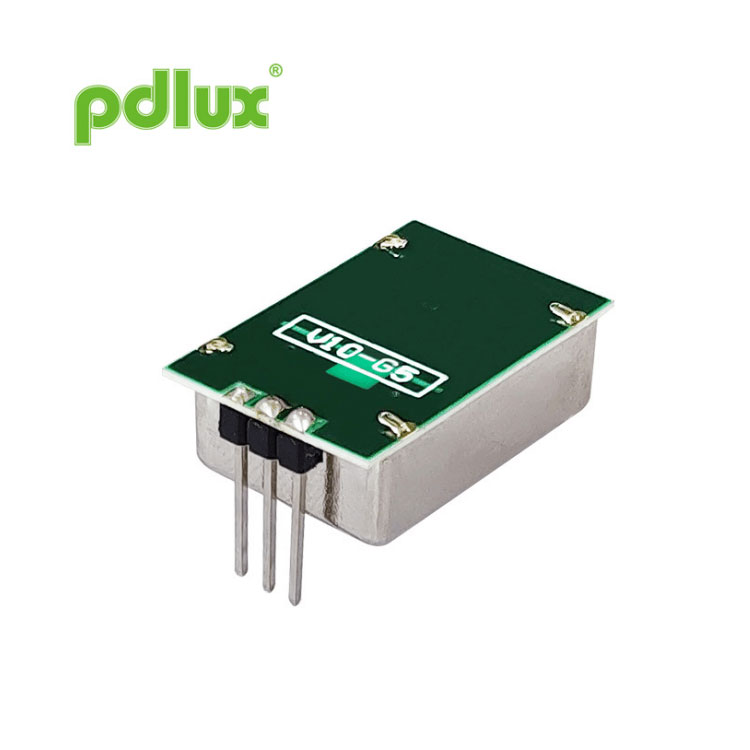

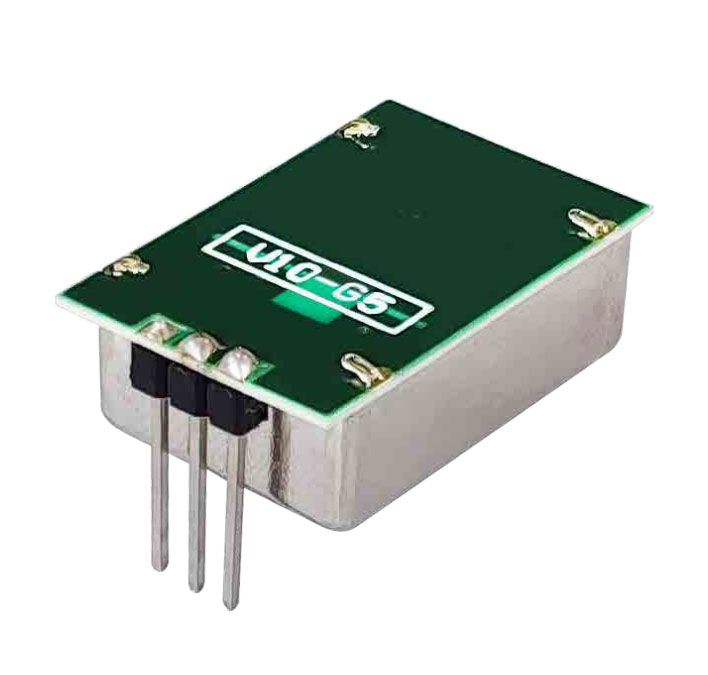

PD-V10-G5 Миниатюрный микроволновый приемопередатчик X-диапазона с детектором движения
Созданные на заводе Pdlux в Китае, мы являемся признанным производителем и поставщиком миниатюрного микроволнового приемопередатчика движения X-диапазона PD-V10-G5, тщательно контролируя каждый этап производства, чтобы обеспечить качество и четкие цены, предоставляя нашим клиентам экономически эффективные решения.
Отправить запрос
Устройство, помещенное в металлический корпус, оснащено генератором, стабилизированным диэлектрическим резонатором, который обеспечивает стабильную работу. работа в широком диапазоне температур как в непрерывном, так и в импульсном режиме с малым рабочим циклом, а также встроенный гомодинный приемник для повышения чувствительности и надежности.
Это семейство модулей доступно с напряжением питания +5 В или +3 В.
Основной принцип работы заключается в обнаружении сдвига частоты между передаваемым и принимаемым сигналом.
отражается от движущегося объекта в поле зрения устройства.
Устройство выдает выходной сигнал низкого уровня, который можно усилить и обработать для подачи звукового или визуального сигнала тревоги.
сигнала и использует недорогие технологии поверхностного монтажа, которые доказали свою надежность и надежность.
надежный.
| Часть №. | Страна | Частота | Комментарии |
| ПД-В10-501 | Великобритания | 10,587 ГГц (5 В) | |
| ПД-В10-502 | США | 10,525 ГГц (5 В) | FCC-ID |
| ПД-В10-502 | Бельгия, Голландия, Италия | 10,525 ГГц (5 В) | Соответствует директиве RED |
| ПД-В10-301 | Великобритания | 10,587 ГГц (3 В) | |
| ПД-В10-302 | Бельгия, Голландия, Италия | 10,525 ГГц (3 В) | Соответствует директиве RED |
| Частота | См. таблицу выше |
| Выходная мощность (мин.) | ЭИИМ 5 дБм |
| Рабочее напряжение | +5 В ± 0,25 В +3 В ± 0,15 В |
| Рабочий ток (CW) | 25 мА (макс.) 20 мА (тип.) |
| Гармонические излучения | <-30 дБм |
| Средний ток (5% постоянного тока) | 1 мА тип. |
| Ширина импульса (мин.) | 5 мкс |
| Рабочий цикл (мин) | 1% |
| Частота повторения импульсов | 2-4 кГц |
| Чувствительность (при соотношении сигнал/шум 10 дБ) | -84 дБм |
| Шум (измеряется в полосе частот от 3 до 80 Гц) | < 30 мкВ |
| Прирост | 5 дБи |

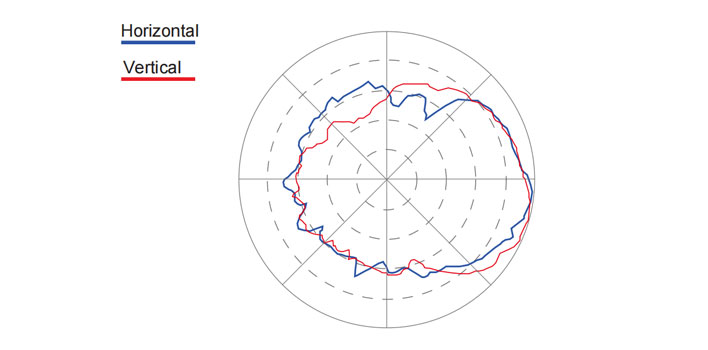

| -3 дБ Ширина луча | |
| Плоскость Е | 50° |
| Н-плоскость | 60° |
| Масса | 4 г |

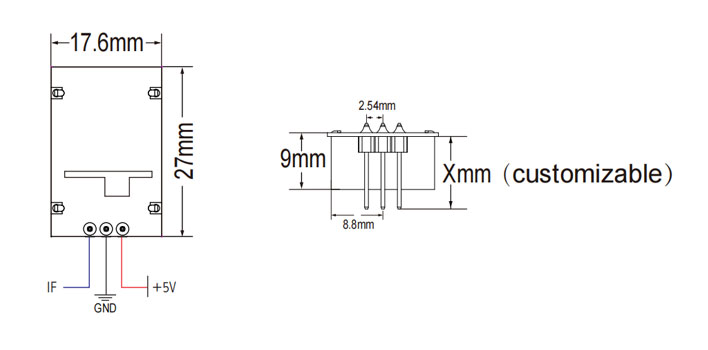

| Разъемы с контактными разъемами | Расстояние 2,54 мм X3 |
| Соответствует RoHS | |
| Мощность/Темп. Коэффициент (выше диапазона рабочих температур) | 3 дБ |
| Частота/Темп. Коэффициент (выше диапазона рабочих температур) | 6,5 МГц |
| Рабочая температура | от -20°С до +70°С |
Сила выходного сигнала датчика (диапазон обнаружения) зависит от соотношения сигнал/шум. При температуре выше или ниже номинальной рабочей температуры датчик также может работать, но производительность будет снижена. Во избежание повреждения устройств следует соблюдать осторожность при обращении с ними. Правильный электростатический разряд (ESD) меры предосторожности следует соблюдать на всех этапах хранения, обращения, сборки и испытаний.
