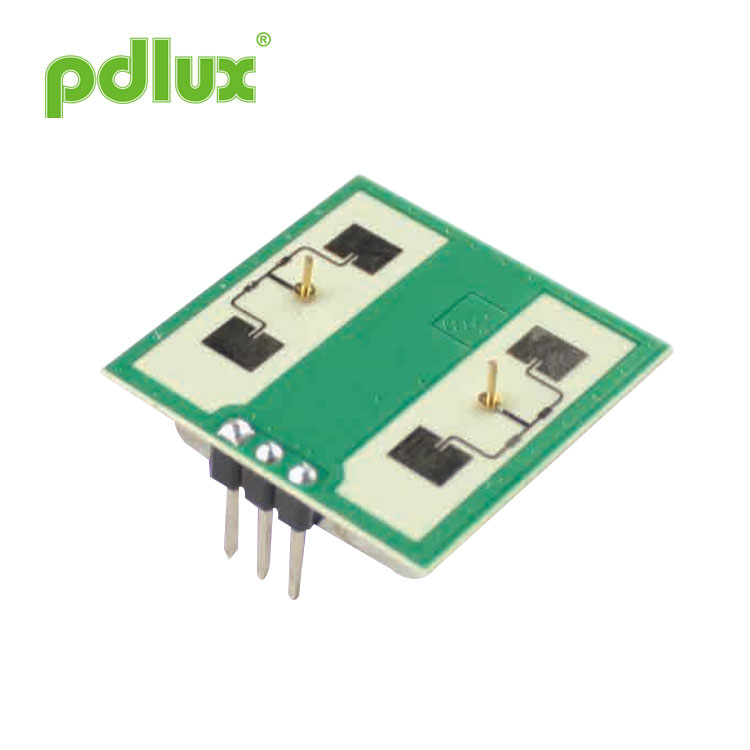

PD-V21360 Высокочувствительный доплеровский радарный датчик, 24,125 ГГц
Высокочувствительный доплеровский радарный датчик PD-V21360 с частотой 24,125 ГГц представляет собой модуль бистатического доплеровского приемопередатчика K-диапазона. Он имеет встроенный резонаторный генератор (CRO). В этом модуле V21360 используется плоская плоская антенна, подходящая для настенного монтажа. Это может улучшить способность приема сигнала спереди и уменьшить слепую зону с фланга. Его производительность лучше, чем у датчиков на рынке.
Модель:PD-V21360
Отправить запрос
Микроволновой датчик движения 360°, 24,125 ГГц
Приложение
Интеллектуальный переключатель
Настенный переключатель
Обнаружение злоумышленника
Интеллектуальный переключатель
Настенный переключатель
Обнаружение злоумышленника
Высокочувствительный доплеровский радарный датчик PD-V21360 с частотой 24,125 ГГц представляет собой бистатический доплеровский приемопередатчик K-диапазона. Он имеет встроенный резонаторный генератор.
(CRO). В этом модуле V21360 используется плоская антенна, подходящая для настенного монтажа. Это может улучшить способность приема сигнала спереди и уменьшить слепую зону с фланга. Его производительность лучше, чем у датчиков на рынке.
Этот модуль идеально подходит для датчика присутствия в автоматических выключателях освещения. Его также можно использовать для детекторов проникновения, монтируемых на потолок.
Этот модуль идеально подходит для датчика присутствия в автоматических выключателях освещения. Его также можно использовать для детекторов проникновения, монтируемых на потолок.
В соответствии с EN 300440, EN 62479.
КРАСНАЯ директива-2014/53/ЕС
В соответствии с частью 15.249 FCC.
В соответствии с EN 62321, директивой ROHS - 2011/65/EU.
В соответствии с директивой REACH - 1907/2006/EC.
КРАСНАЯ директива-2014/53/ЕС
В соответствии с частью 15.249 FCC.
В соответствии с EN 62321, директивой ROHS - 2011/65/EU.
В соответствии с директивой REACH - 1907/2006/EC.
Размер продукции
Технические параметры
Параметр | Примечания | Мин | Введите | Макс | Единицы |
Напряжение питания | ВКК | 3.0 | 5.0 | 5.25 | V |
Текущее потребление | ООО | 20 | 35 | 38 | мА |
Режим работы | Питание от ШИМ, он может контролировать рабочий ток 3-15 мА. | ||||
Ширина импульса | Тпульс | 10 | мкс | ||
Рабочая температура | Вершина | -30~+85 +100(Макс.) | ℃ | ||
Температура хранения | Цстг | -10 | +60 | ℃ | |
Стабильное время |
|
<5 | мкс | ||
Настройка частоты | f | 24.000 | 24.125 | 24.250 | ГГц |
Излучаемая мощность (EIRP) | Надутся | <2,0 | <2,5 | <3,0 | мВт |
Влажность окружающей среды при хранении | 45%~65% | относительной влажности |
ВНИМАНИЕ: Фактический диапазон обнаружения зависит от коэффициента усиления сигнала схемы, общей компоновки печатной платы и порога срабатывания микроконтроллера.
Примечание 1. Излучение соответствует правилам FCC и CE.
Примечание 2. Уровень принимаемого сигнала (RSS) измеряется при общих потерях на тракте в 1 направлении, равных 70 дБ.
Примечание 3. Шумовые напряжения измеряются в диапазоне от 10 Гц до 100 Гц на выходном порту внутри безэховой камеры.
Примечание 4: Импульсный режим.
