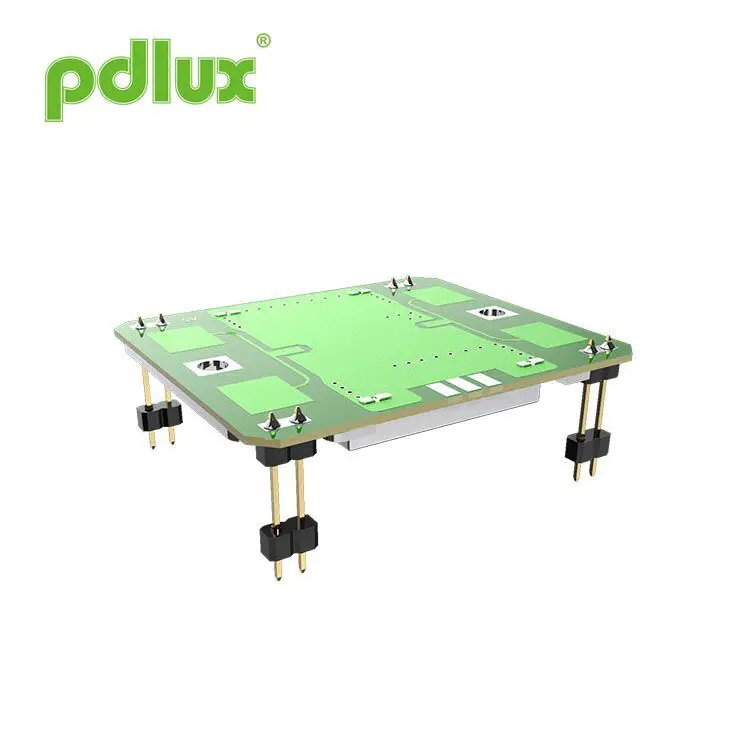

Допплеровский модуль PD-V9-H X-диапазона с широкоугольным обнаружением
Ищете надежный и энергоэффективный датчик радиолокационного движения? Допплеровский модуль PD-V9-H-диапазон с широкоугольным обнаружением является вашим идеальным выбором. Это x-диапазон доплеровский радар, работающий от 10,525 ГГц до 10,687 ГГц. Он имеет широкое обнаружение H-плоскости и узкую точность электронных плоскостей, что делает его хорошо подходящим для таких приложений, как мониторинг безопасности, светильники для определения движения, автоматические двери и другие системы обнаружения мобильных объектов. Для требований с низкой мощностью пользователи могут переключаться на режим PWM, чтобы эффективно сократить рабочий ток. При поддержке быстрой доставки и надежной поддержки после продажи, это надежный вариант для широкого спектра решений для интеллектуальных зондоров.
Модель:PD-V9-H
Отправить запрос
Размер
Функции
- Настройка частоты: 10.525-10.587ghz
- включая патч -антенну
- DRO: диэлектрический резонатор OSCILATO
- Низкий утечник тока постоянного тока
- небольшой размер
- Rohs Соответствие
Спецификации
| Элемент | Спецификации | |
| Настройка частоты | 10.525-10.587ggz (настраивается в соответствии с различными требованиями) | |
| Состояние | TA = +25 C ， Wine = +5 VDC | |
| Рабочее напряжение | +5,0 ± 0,5 В постоянного тока | |
| Эксплуатационный ток | <32 тип меня. | |
| Выходная мощность | 20 МВт (13 дБм) E.I.R.P. тип | |
| Частотная стабильность | ± 5 МГц макс. (TA: от -30 до +55 C) | |
| Чувствительность потерь | -90 DBC Typ. | |
| Вторая гармоническая эмиссия | Диапазон -40 дБм | |
| Продолжительность луча антенны (-3 дБ) | Электронная плоскость | 36 градусов ном. (Оретический полный угол 72 градусов) |
| H-плоскость | 72 градуса ном. (Оретический полный угол 144 градуса) | |
| РЧ -интерфейс | Патч антенна | |
| Температурная диапазон | -30 до +55 C (стандартная область использования), от -40 до +80 C (максимальный диапазон использования) | |
| Регламент для соответствия | ETS 300 440 | |
Радиационная картина
Краткое введение
Допплеровский модуль PD-V9-H-диапазон с широкоугольным обнаружением работает в x-полосе. Рабочая частота находится в диапазоне частот от 10,525 ГГц до 10,687 ГГц. Пользователи должны совершать покупки на основе настройки в соответствии с частотными правилами страны, где она находится. Например, 10,525 ГГц, 1 0,587 ГГц, 10,687 ГГц. Датчики серии PD-V9 широко используются в продуктах для обеспечения безопасности и наблюдения, автоматических датчиков дверей, световых огней, датчиков IoT, датчиков скорости и различных продуктов для мобильных датчиков.
Датчик имеет H-плосково-плосковую обнаружение и обнаружение небольшого угла Eplan. Пользователи могут исправить датчик под разными углами по мере необходимости во время использования. Как будто пользователи хотят, чтобы рабочий ток датчика был максимально небольшим, вы можете установить режим питания датчика в режим SWM (работник), который может эффективно снизить рабочий ток.
Возможные проблемы столкнулись
Когда пользователи сталкиваются с следующими проблемами при использовании или непосредственной замене исходного датчика.
1. Первое использование:
Когда вы впервые используете датчик серии PD-V9 и сталкиваетесь с высокой чувствительностью или недостаточной чувствительностью, вы должны сначала проверить состояние настройки усиления цепи усиления. И подходящим ли метод расчета, используемый MCU для сигналов обработки. Вообще говоря, легко найти решение.
2. Возможные проблемы, которые могут возникнуть при непосредственной замене ранее использованных датчиков:
При непосредственной замене ранее использованных датчиков могут также возникнуть проблемы с высокой чувствительностью и низкой чувствительностью, которые можно легко решить. Достаточно просто увеличить схему усиления или уменьшение усиления схемы усиления. Не нужно рассматривать алгоритм обработки сигнала MCU.
Помощь, которая может понадобиться новичкам при использовании:
Если вы сталкиваетесь с трудностями при использовании датчиков серии PD-V9 и нуждаетесь в помощи. Вы можете связаться с нами по электронной почте. Вообще говоря, ответы могут быть получены.
Введение продукта:
Введение продукта может быть изменено и улучшено с помощью PDLUX в любое время при необходимости. Не обязательно все будут уведомлены своевременно.
