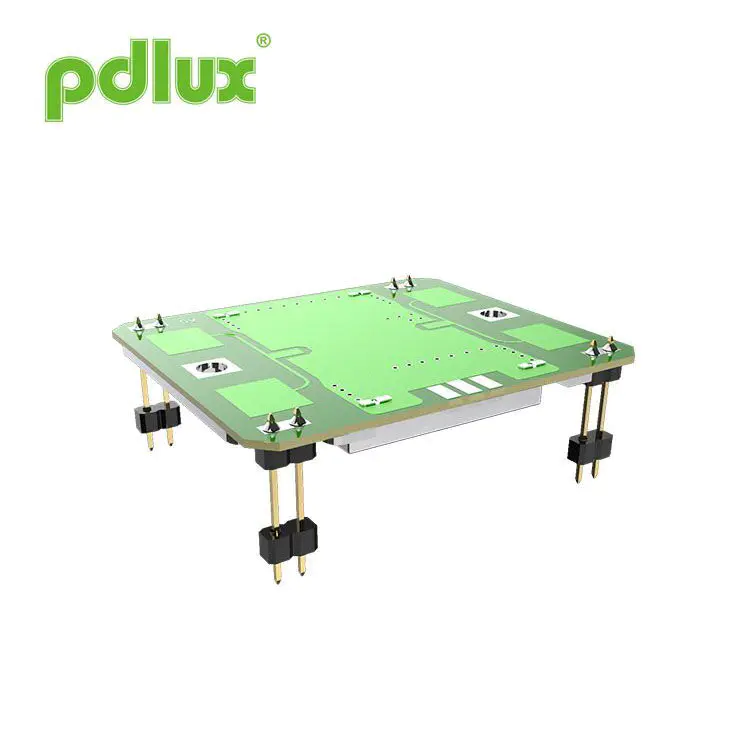

PD-V9-P-x-диапазон микроволнового датчика движения с высокой точностью
Точность, производительность и настройка-микроволновый датчик движения PD-V9-P-X с высокой точностью соответствует требованиям современных систем обнаружения интеллектуальных данных. PD-V9-P представляет собой высокочувствительный датчик движения X-диапазона, предназначенный для точного обнаружения в различных средах. Он поддерживает настройку частоты (10,525 ГГц, 10,587 ГГц, 10,687 ГГц) в соответствии с местными правилами. С быстрой реакцией и надежным отслеживанием движения он идеально подходит для устройств IoT, интеллектуального освещения, автоматизированных систем и промышленного зондирования движения. Его гибкая конструкция монтажа и режим низкой мощности ШИМ делают его подходящим для энергетического применения. Мы предлагаем полную техническую поддержку и своевременную доставку, чтобы обеспечить ваш успех.
Модель:PD-V9-P
Отправить запрос
Размер
Функции
- Настройка частоты: 10.525-10.587ghz
- включая патч -антенну
- DRO: диэлектрический резонатор OSCILATO
- Низкий утечник тока постоянного тока
- небольшой размер
- Rohs Соответствие
Спецификации
| Элемент | Спецификации | |
| Настройка частоты | 10.525-10.587ggz (настраивается в соответствии с различными требованиями) | |
| Состояние | TA = +25 C ， Wine = +5 VDC | |
| Рабочее напряжение | +5,0 ± 0,5 В постоянного тока | |
| Эксплуатационный ток | <32 тип меня. | |
| Выходная мощность | 20 МВт (13 дБм) E.I.R.P. тип | |
| Частотная стабильность | ± 5 МГц макс. (TA: от -30 до +55 C) | |
| Чувствительность потерь | -90 DBC Typ. | |
| Вторая гармоническая эмиссия | Диапазон -40 дБм | |
| Продолжительность луча антенны (-3 дБ) | Электронная плоскость | 36 градусов ном. (Оретический полный угол 72 градусов) |
| H-плоскость | 72 градуса ном. (Оретический полный угол 144 градуса) | |
| РЧ -интерфейс | Патч антенна | |
| Температурная диапазон | -30 до +55 C (стандартная область использования), от -40 до +80 C (максимальный диапазон использования) | |
| Регламент для соответствия | ETS 300 440 | |
Радиационная картина
Краткое введение
Датчик яркости серии PD-V9 работает в X-полосе. Рабочая частота находится в диапазоне частот от 10,525 ГГц до 10,687 ГГц. Пользователи должны совершать покупки на основе настройки в соответствии с частотными правилами страны, где она находится. Например, 10,525 ГГц, 1 0,587 ГГц, 10,687 ГГц. Датчики серии PD-V9 широко используются в продуктах для обеспечения безопасности и наблюдения, автоматических датчиков дверей, световых огней, датчиков IoT, датчиков скорости и различных продуктов для мобильных датчиков.
Датчик имеет H-плосково-плосковую обнаружение и обнаружение небольшого угла Eplan. Пользователи могут исправить датчик под разными углами по мере необходимости во время использования. Как будто пользователи хотят, чтобы рабочий ток датчика был максимально небольшим, вы можете установить режим питания датчика в режим SWM (работник), который может эффективно снизить рабочий ток.
Возможные проблемы столкнулись
Когда пользователи сталкиваются с следующими проблемами при использовании или непосредственной замене исходного датчика.
1. Первое использование:
Когда вы используете микроволновый датчик движения PD-V9-P-x с высокой точностью в первый раз и столкнетесь с высокой чувствительностью или недостаточной чувствительностью, вы должны сначала проверить состояние настройки усиления цепи усиления. И подходящим ли метод расчета, используемый MCU для сигналов обработки. Вообще говоря, легко найти решение.
2. Возможные проблемы, которые могут возникнуть при непосредственной замене ранее использованных датчиков:
При непосредственной замене ранее использованных датчиков могут также возникнуть проблемы с высокой чувствительностью и низкой чувствительностью, которые можно легко решить. Достаточно просто увеличить схему усиления или уменьшение усиления схемы усиления. Не нужно рассматривать алгоритм обработки сигнала MCU.
Помощь, которая может понадобиться новичкам при использовании:
Если вы сталкиваетесь с трудностями при использовании датчиков серии PD-V9 и нуждаетесь в помощи. Вы можете связаться с нами по электронной почте. Вообще говоря, ответы могут быть получены.
Введение продукта:
Введение продукта может быть изменено и улучшено с помощью PDLUX в любое время при необходимости. Не обязательно все будут уведомлены своевременно.
