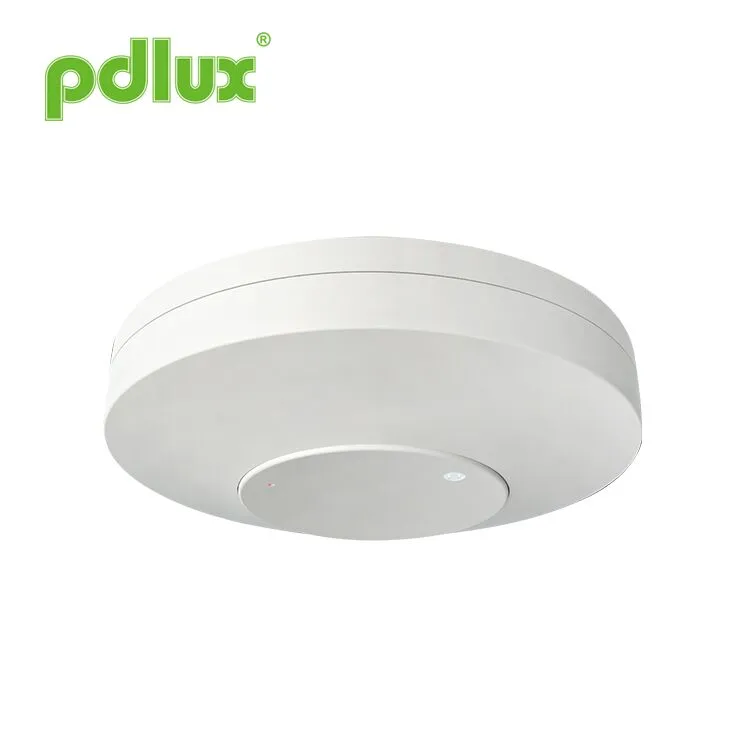

PDLUX PD-M330-C 5,8 ГГц MMWAVE Детектор присутствия человека
Используйте FMCW, чтобы обнаружить людей в указанной области. Объединяя обработку радиолокационного сигнала с точным алгоритмом обнаружения человека, может быть достигнуто высокая чувствительность человека, что может обнаружить движущиеся и стационарные цели человека. Обнаружено биологическое присутствие (в основном человеческое тело) с такими характеристиками, как дыхание и сердцебиение в диапазоне обнаружения, так что человеческое тело может быть ощущено без движений тела, включая спящих людей.
Модель:PD-M330-C
Отправить запрос
Краткое содержание
Используйте FMCW, чтобы обнаружить людей в указанной области. Объединяя обработку радиолокационного сигнала с точным алгоритмом обнаружения человека, может быть достигнуто высокая чувствительность человека, что может обнаружить движущиеся и стационарные цели человека. Обнаружено биологическое присутствие (в основном человеческое тело) с такими характеристиками, как дыхание и сердцебиение в диапазоне обнаружения, так что человеческое тело можно ощутить без движений тела, включая спящих людей.
Спецификации
| Рабочая частота: | 5,8 ГГц |
| Оценка нагрузки: | 800 Вт (резистивный)/300 Вт (емкостный) |
| Оцененное напряжение: | 100-240V AC, 50/60 Гц |
| Выходной сигнал: | ВКЛ/ВЫКЛ. Переключатель |
| Резервное энергопотребление: | <0,4 Вт |
| Высота установки: | 2.5-6m |
| Радиус обнаружения: | > 2-6 м (регулируемый) |
| Лайнер управления светом: | 5-300lux - дневное время |
| Задержка отключения: | 10 секунд до 8 минут (Установите отключение задержки время по мере необходимости) |
| Уровень защиты: | IP20 |

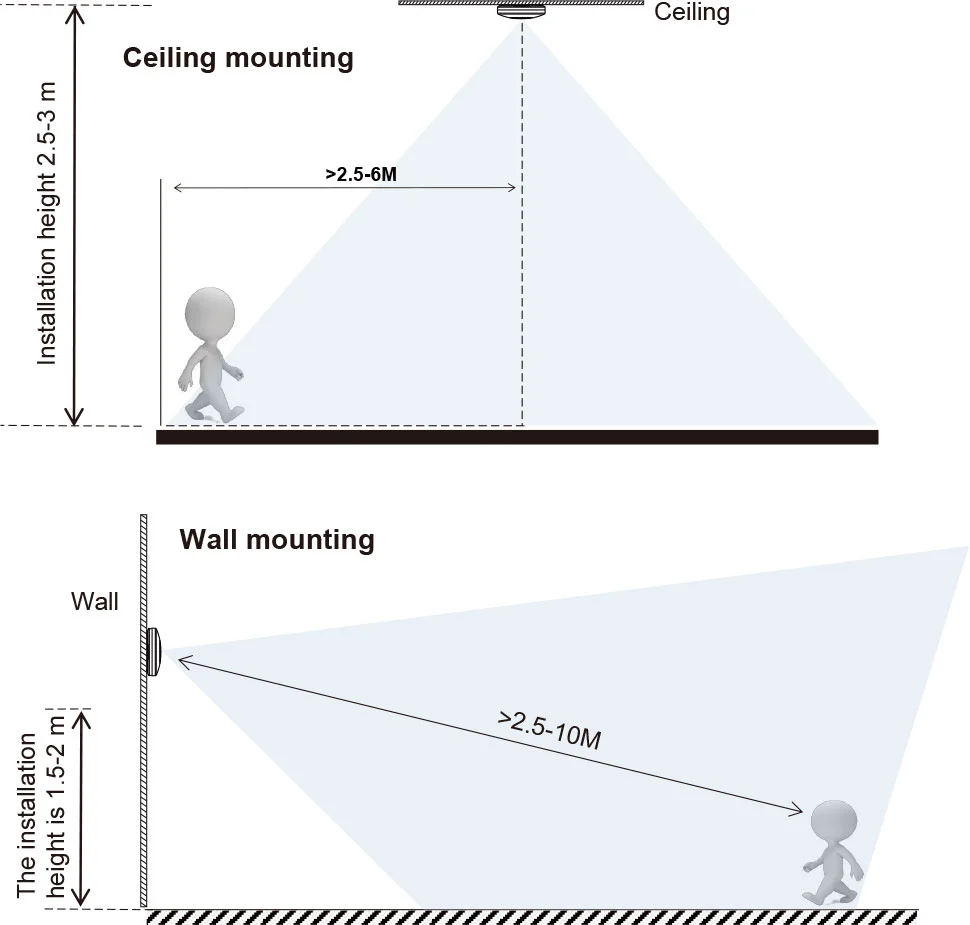

Схематическая схема распределения площади обнаружения
Функция
Определите день и ночь автоматически. Может корректировать окружающий свет в соответствии с вашим желанием: когда поверните к солнцу (максимум), он будет работать днем и ночью. Когда обратитесь к луне (мин), он будет работать только при менее чем 10 -много обстоятельствах. Что касается корректировки, пожалуйста, обратитесь к способу тестирования.
Задержка времени добавляется постоянно: когда он получает второй индукционный сигнал после первого индуктора, он снова будет рассчитывать время на остальной части первой базовой задержки. (Установите время)
Регулировка задержки: может быть установлен по мере необходимости. Минимальное значение составляет 10 секунд, а максимальное значение составляет 8 минут

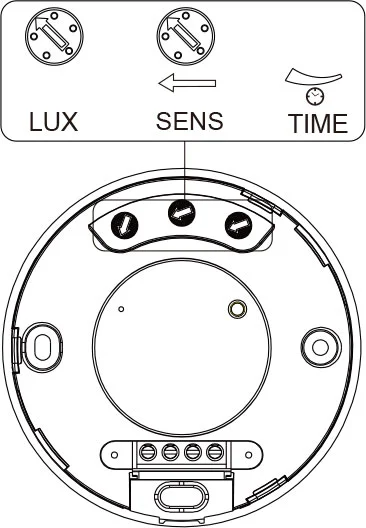

(1) Настройка контроля света
Отрегулируйте рабочий свет. Поверните по часовой стрелке, чтобы увеличить его и повернуть против часовой стрелки, чтобы уменьшить его. При повороте в Mini он будет работать только ниже контроля света около 10lux, когда повернуть к MAX, он может работать с любым контролем света.
(2) Настройка времени
Настроить время настройки загрузки. Поверните по часовой стрелке, чтобы увеличить его и повернуть против часовой стрелки, чтобы уменьшить его. Настройка времени составляет около 8 минут при повороте до максимума, а настройка времени составляет около 10 секунд при повороте в мин.
(3) Настройка диапазона обнаружения (чувствительность)
Расстояние обнаружения минимально при повороте против часовой стрелки внизу и максимально при повороте по часовой стрелке внизу.
Максимальный диапазон цели обнаружения радаров составляет 6 м, расстояние прямой линии между человеческим телом и датчиком, а диапазон обнаружения составляет 2-6 м.
Примечание. Когда свет будет автоматически выключен, потребуется 1 секунду, прежде чем датчик будет готов обнаружить другое движение, то есть только сигнал, обнаруженный через 1 секунду, может быть авто-за.
В основном это для регулировки времени задержки с момента обнаружения сигнала и света до автоматического света. Вы можете определить время задержки с практическими потребностями. Но вам лучше снизить время задержки ради экономии энергии, поскольку инфракрасный датчик обладает функцией непрерывного зондирования, то есть любое движение, обнаруженное до того, как истекает время задержки, будет повторно запустить таймер, а свет будет продолжаться только в том случае, если в диапазоне обнаружения будет человек.

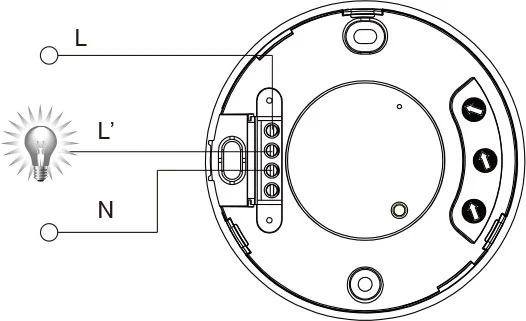

Схема соединения
● Подключить n, l с мощностью;
● Подключите N, L ’с нагрузкой.

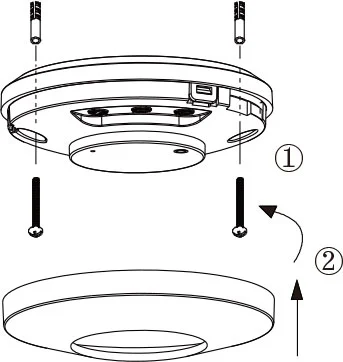

Инструкция по установке
ПРИМЕЧАНИЕ:
Перед установкой питания выключения
Тест
1. Поверните ручку Lux по часовой стрелке до максимума (солнце). Поверните время, ручка против часовой стрелки к минимум. Ручка датчика разгона по часовой стрелке до максимума.
2. После включения питания, если непрерывный сигнал не обнаружен, контролируемая нагрузка перестанет работать через 10 секунд до 8 минут.
3. После обнаружения нагрузка работает, а индикатор включен. Через 10 секунд до 8 минут, если непрерывный сигнал не обнаружен, индикаторный свет перестает работать. Если сигнал обнаруживается через 10 секунд, нагрузка должна начать работать, индикатор должен освещаться и прекратить работать через 5 секунд до 8 минут. В настоящее время непрерывный сигнал не обнаружен.
4. Поверните ручку Lux против часовой стрелки до минимума. Если тест проводится при 10lux или выше, нагрузка не должна работать после того, как индуктивная нагрузка прекращает работу; Но если вы покрываете окно обнаружения непрозрачным объектом (полотенце и т. Д.), Нагрузка будет работать. В отсутствие сигналов для зондирования нагрузка должна прекратить работать в течение 10 секунд до 8 минут.
Это руководство предназначено для текущего программирования контента этого продукта, есть какие -либо изменения и модификации для производителя без предварительного уведомления!
Строго запрещено копировать содержимое руководства по инструкции для любых других целей без разрешения компании.
