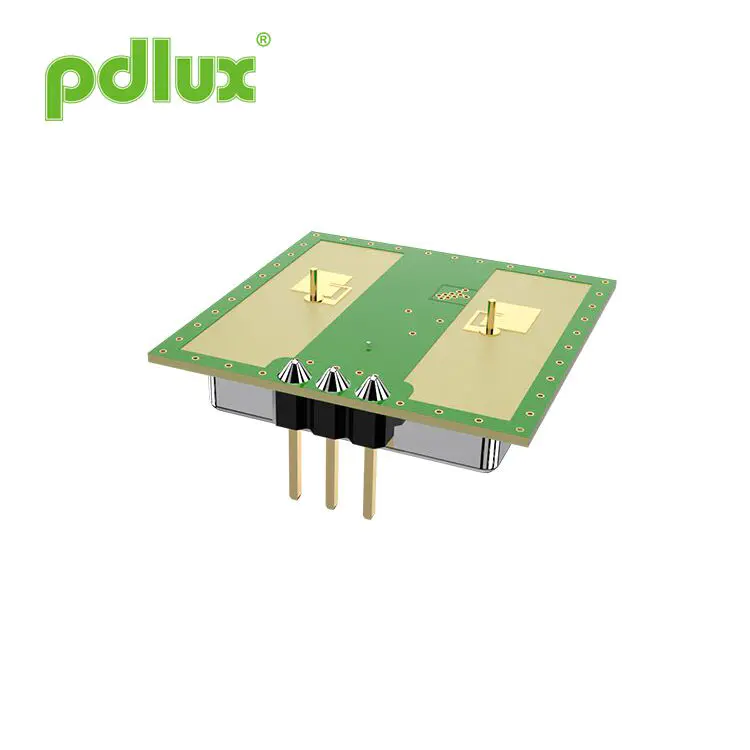

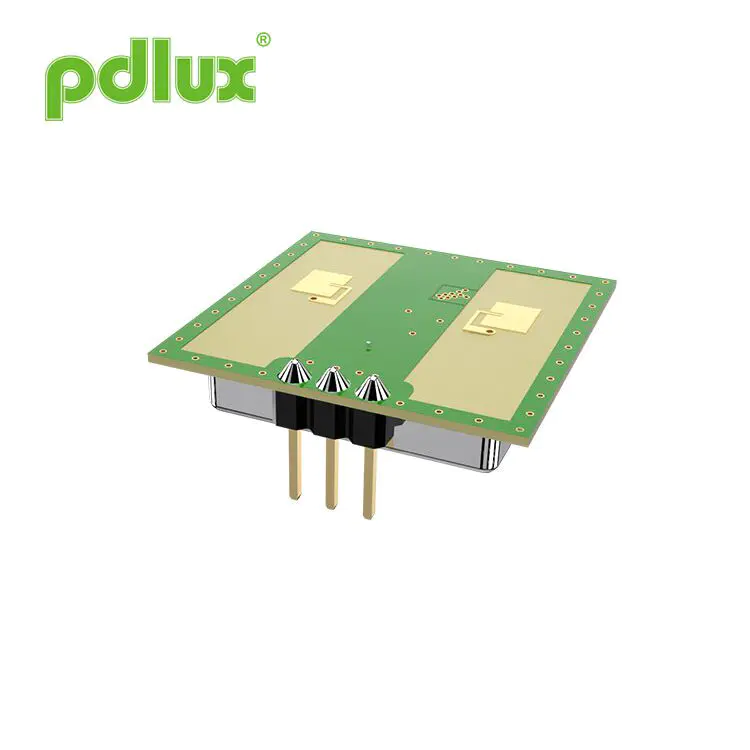

PDLUX PD-V12360A/B K K-диапазона.

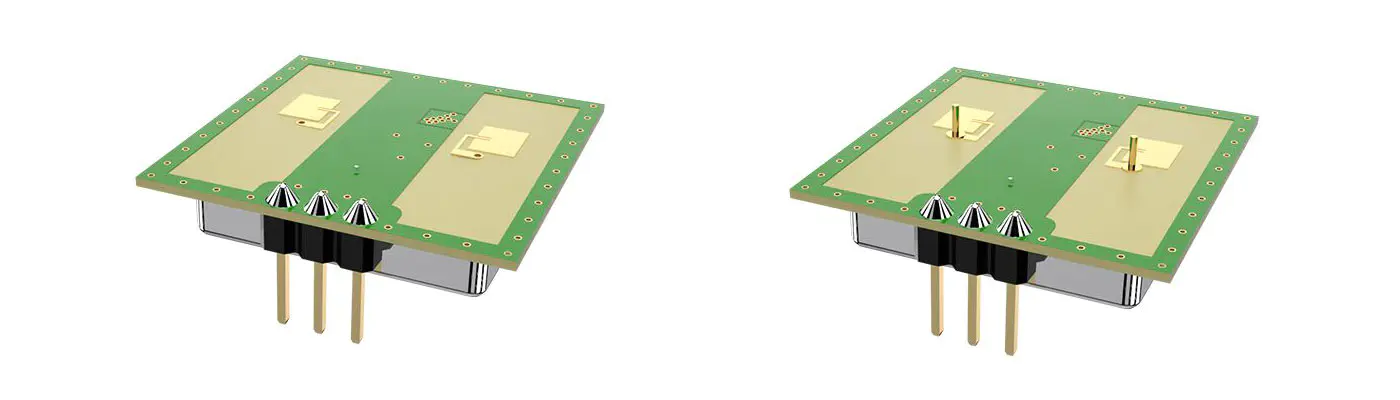

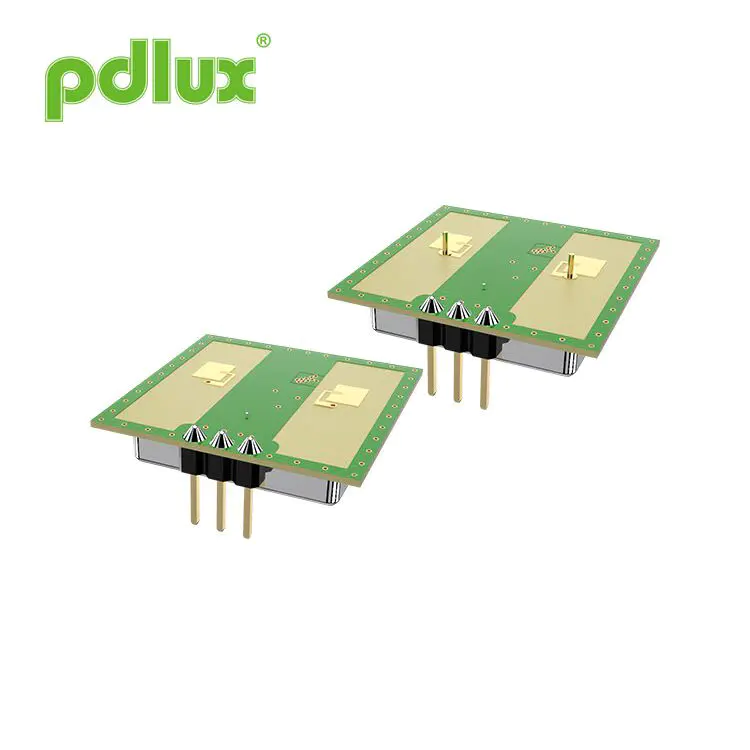

PDLUX PD-V12360A/B K-диапазон. Это включает в себя V12360A и V12360B. Разница в производительности между A и B лежит в различных радиусах обнаружения.
Модель:PD-V12360A/B
Отправить запрос
PD-V12360A/B 24.125 ГГц микроволновый датчик движения
Приложение
.Интеллектуальный переключатель
.Выключатель на стену
.Обнаружение злоумышленника
Датчик серии PD-V12360-это запатентованный датчик высокочувствительности, разработанный Техническая команда PDLUX для обнаружения K-диапазона 360 градусов. Этот датчик движения PDLUX PD-V12360A/B K K-диапазона для Smart Switch & Security включает V12360A и V12360b. Разница в производительности между A и B лежит в различном обнаружении радиусы При установке на низкой высоте угол обнаружения V12360A больше, чем это V12360B. Угол обнаружения 360 градусов V12360A составляет 120 градусов (пожалуйста, см. На рисунке ниже), который можно использовать для установки продуктов с высотой менее 5 метры. Угол обнаружения 360 градусов V12360B составляет 80 градусов, которые можно использовать Для установки продуктов с высотой менее 10 метров. (Пожалуйста, обратитесь к следующему изображение). Расширение чувствительности его обнаружения зависит от отношения сигнал / шум Схема усиления, разработанная пользователем и алгоритм программы MCU. Из -за широкого и гибкого диапазона применений этого типа аналогового датчика. Это все еще широко используется.

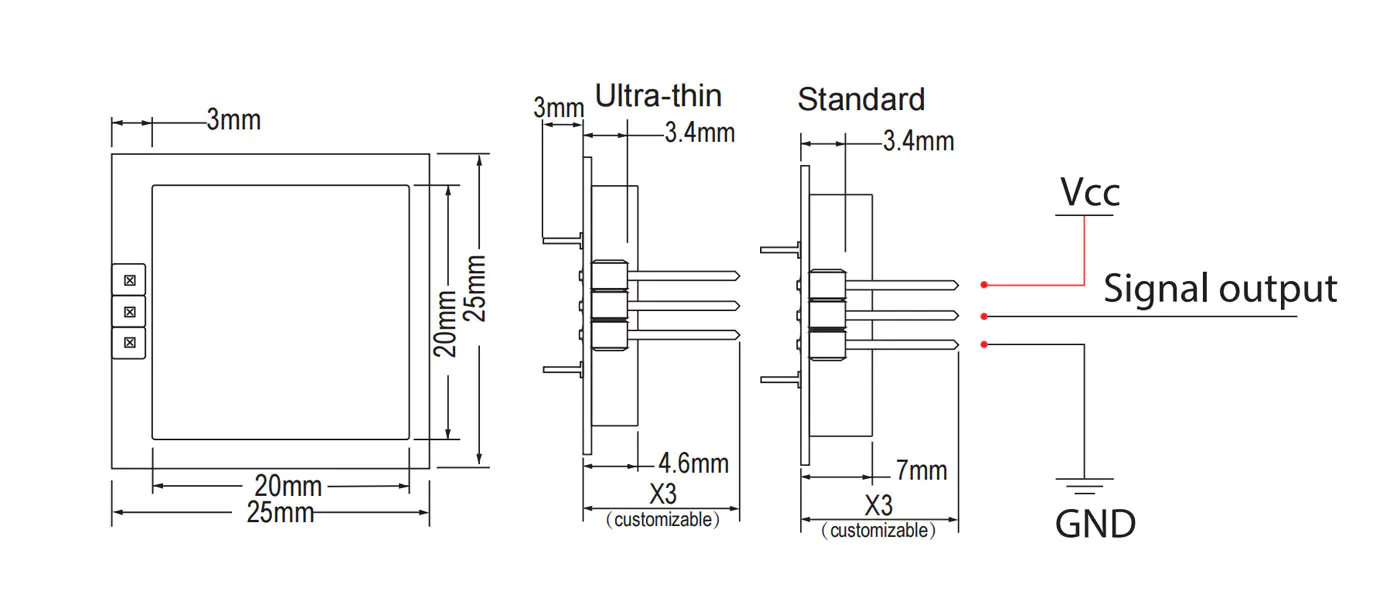

Размер продуктов

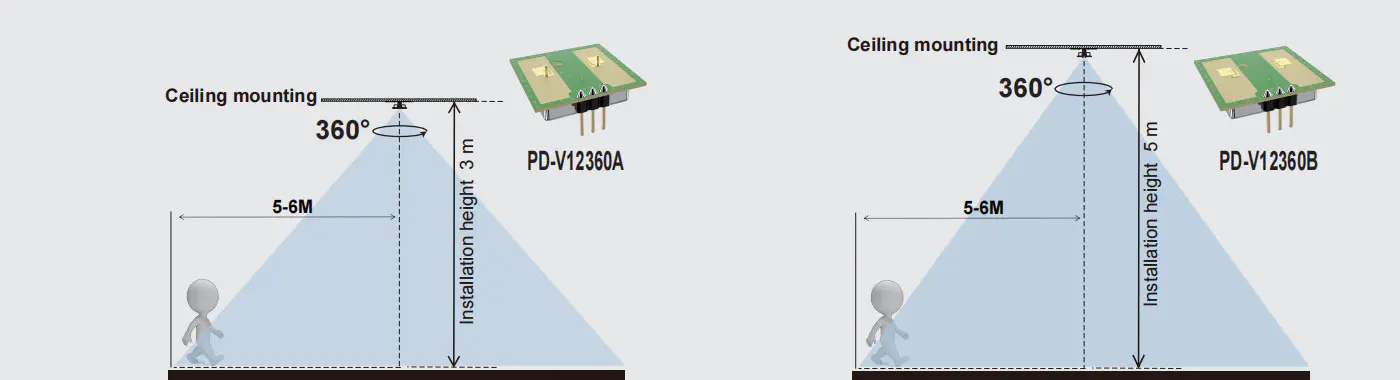

Диапазон обнаружения
Технические параметры
| Параметр | Примечания | Мин | Тип | Максимум | Единицы |
| Напряжение снабжения | Венчурной | 3.0 | 5.0 | 5.25 | V |
| Текущее потребление | ICC | 20 | 35 | 38 | магистр |
| Режим работы | При питании PWM он может управлять рабочим током при 3-15 мА | ||||
| Ширина пульса | Tpulse | 10 | μs | ||
| Рабочая температура | Вершина | -30 ~+85 | ℃ | ||
| Температура хранения | TSTG | -10 | +60 | ℃ | |
| Стабильное время |
|
<5 | μSEC | ||
| Шум |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Настройка частоты | f | 24.000 | 24.125 | 24.250 | ГГц |
| Излучаемая сила (AUTHP) | Надутый | <2.0 | <2,5 | <3.0 | МВт |
| Влажность окружающей среды | 45%~ 65% | Раствор | |||
Предупреждение: фактический диапазон обнаружения связан с усилением усиления сигнала схемы, общей компоновкой PCBA и порог MCU.
Примечание1: излучаемые выбросы предназначены для соответствия правилам FCC и CE.
Примечание 2: Прочность полученного сигнала (RSS) измеряется в общем 1 способах потери пути 70 дБ.
ПРИМЕЧАНИЕ3: Шумовые напряжения измеряются от 10 Гц до 100 Гц в выходном порту, внутри анехозной камеры. Примечание4: Импульсная работа
Специальное напоминание
Из -за общей толщины платы составляет всего 0,52 мм. Применение чрезмерной боковой силы к булавкам может привести к разрыву фольги. Вызывающий Датчик неисправность.
