Инфракрасный датчик с технологией Zero Crossing

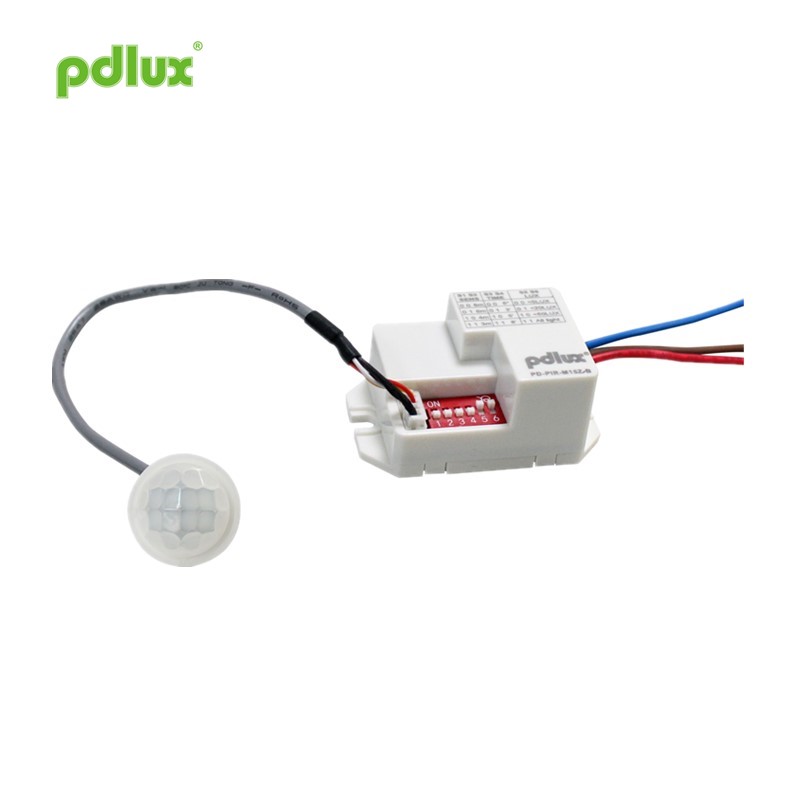

Инструкция по инфракрасному датчику PD-PIR-M15Z-B

Резюме

Инфракрасный датчик Zero Crossing Technology - это цифровая технология последней версии инфракрасного датчика. Принять инфракрасный датчик SMD с защитой от помех. Объектив Finier также оснащен индикатором состояния срабатывания и светочувствительным датчиком. Инфракрасный датчик с технологией пересечения нуля использует технологию переключения нулевой точки синусоидальной волны с точным цифровым вычислением, которая имеет возможность сильного импульсного тока и несравнима с обычными продуктами. Можно прикрепить к любому разному грузу. Пожалуйста, обратитесь к следующему введению для получения подробной информации.

Функция

Технические характеристики инфракрасного датчика с технологией Zero Crossing

Источник питания: 220-240 В переменного тока, 50 Гц / 60 Гц
100-130 В переменного тока, 50 Гц / 60 Гц
Все нагрузки: 1200 Вт Макс. 220-240 В переменного тока.
600 Вт макс.
Импульсный ток: 50A / 500μS
Угол обнаружения: 100 °
Рабочая температура: -20 ~ + 40 ° C
Рабочая влажность: â ‰ ¤93% относительной влажности

Информация о датчике

Заявление

Инфракрасный датчик с технологией Zero Crossing можно использовать с любым продуктом или установить и использовать независимо. Есть два способа монтажа: настенный и потолочный.
Например, добавьте датчик от одного нормального освещения к автоматической датчиковой лампе.

Схема подключения 1. Подключите коричневый и синий к источнику питания; 2. Подключите красный и синий к нагрузке.

Внимание
• Установщик должен иметь электрика или соответствующий опыт;
• Не устанавливайте этот аппарат в местах, подверженных воздействию прямых солнечных лучей, где сила тока и температура значительно изменяются, например, в системах кондиционирования и отопления;
• Не выбирайте качающиеся предметы в качестве основы для установки;
• Перед зоной обнаружения не должно быть препятствий или движущихся объектов, влияющих на ее обнаружение.
• Чем выше температура окружающей среды, тем ниже чувствительность датчика! Номинальное расстояние обнаружения в руководстве - это расстояние при температуре окружающей среды 22-24 ° C.
На заводе чувствительность выставлена ​​на 6 метров.

Замечание
1. Направьте линзу датчика в то место, где обычно движется человеческое тело.
2. Часть объектива находится в месте, куда попадает естественный свет, так что светочувствительный датчик внутри объектива может лучше воспринимать окружающее освещение.
ПРИМЕЧАНИЕ: другой рост человека, другая скорость движения, разная чувствительность. Скорость движения составляет от 1,0 до 1,5 м / сек. Если размер человека и скорость его движения изменяются, то изменяется и расстояние обнаружения.

ВНИМАНИЕ:
Начиная использовать сенсорный продукт впервые, необходимо обратить внимание на следующие моменты:
1.Первое питание необходимо подождать 30 секунд, держаться подальше от места, где датчик может обнаружить. После автоматического выключения света человеческое тело входит в диапазон обнаружения датчика и перемещается в нормальном направлении движения. Датчик может обнаруживать и контролировать нагрузку, чтобы начать работу.
2. Для получения информации о методах регулировки LUX, времени задержки и чувствительности, пожалуйста, обратитесь к содержанию диаграмм A, B и C.

При использовании этого продукта отрегулируйте чувствительность в нужном вам положении. Не устанавливайте чувствительность на максимум, чтобы продукт не работал нормально из-за неправильных действий. Движение мелких животных и помехи от электросети могут привести к неисправности изделия.
Если продукт не может нормально работать, попробуйте соответствующим образом снизить чувствительность, а затем проверьте.

Это руководство является содержанием программирования продукта, мы не будем уведомлять вас отдельно. Строго запрещено копировать содержимое инструкции по эксплуатации для любых других целей без разрешения компании.
