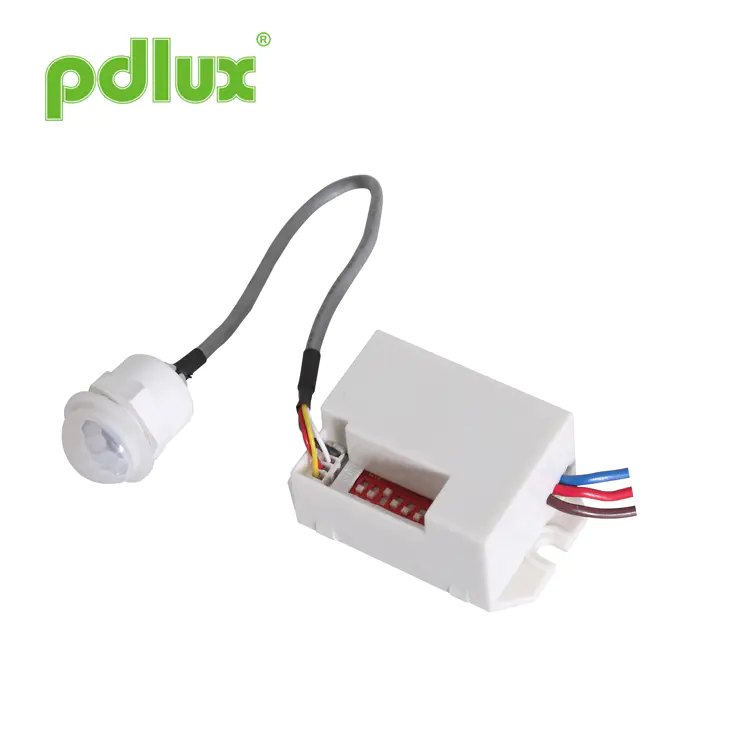

Мини -инфракрасный датчик движения Smart Switch DC 12V детектор

Мини -инфракрасный датчик движения Smart Switch Dc 12V детектор является энергетическим автоматическим датчиком, он может идентифицировать днем и ночи. Он принимает инфракрасный детектор, IC и SMD -технологию, когда кто -то входит в свой диапазон обнаружения и запускает его работу, инфракрасный детектор включил лампу после того, как он покинет свой диапазон, лампа будет автоматически отключаться. Он может автоматически обнаружить освещение окружающего света и настроить и отрегулировать значение в соответствии с фактом. Например, свет будет включаться и работает, когда освещение окружающего света находится под установлением значения. Как только он превышает значение настройки, свет перестанет работать. Он может быть установлен в помещении, коридоре и общедоступном строительстве.

Модель:PD-PIR115

Отправить запрос

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Спецификации

Вход	12 ± 1 В постоянного тока	Обнаружение диапазона	8 м (22 ° C) (регулируемые)
Выход	Max.12V DC, 2,5A / 30W	Угол обнаружения	100 °
Световой контроль	<10 ~ 2000lux (регулируемый)	Рабочая температура	-10 ~+40 ° C.
Установка времени	5S 、 30S 、 1 мин 、 3 мин 、 5 минут 、 8 мин. (Регулируемые)	Работая влажность	≤93%RH

Название каждой части

Name Of Each Part

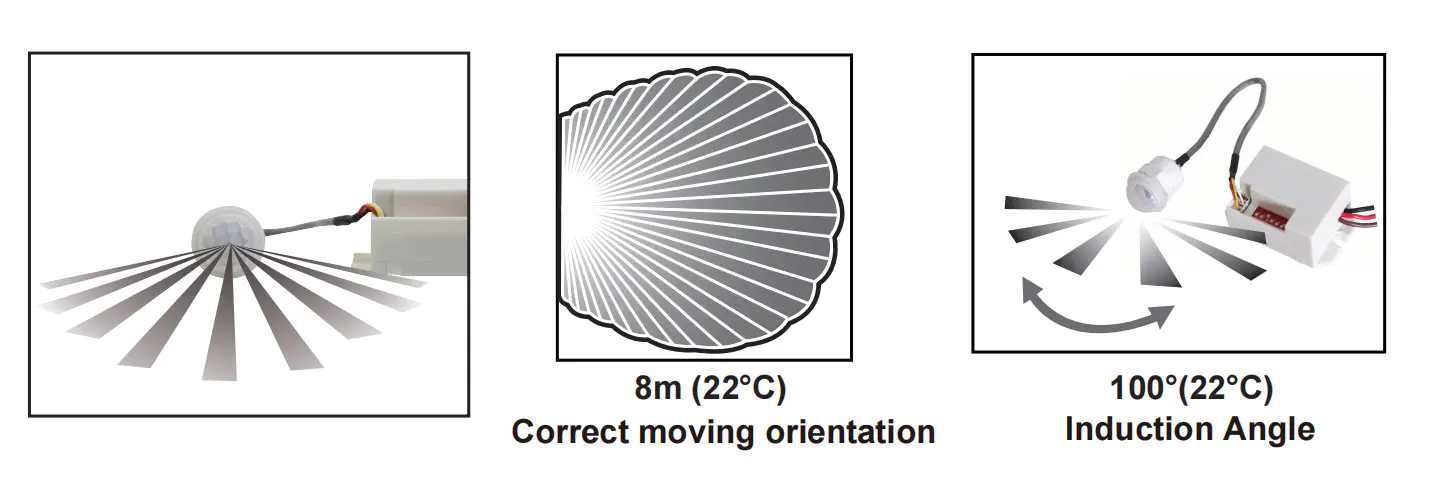

Информация датчика

Sensor Information

Функция

1. Adopts 8-битный DIP-переключатель:
· Вы можете выбрать рабочий свет для работы только в свете ниже 10lux или в любом свете;
· Регулируемая чувствительность;
· Выберите рабочее время задержки нагрузки: 5S, 30S, 1 мин, 3 минуты, 5 минут, 8 минут.
2. Время, когда работа нагрузки может задержать
Автоматически: он пересматривает время после последнего зондирования;
3. Подключить инфракрасный детектор и резистор сенсибилизации;
4. Чистая структура и использование удобной.

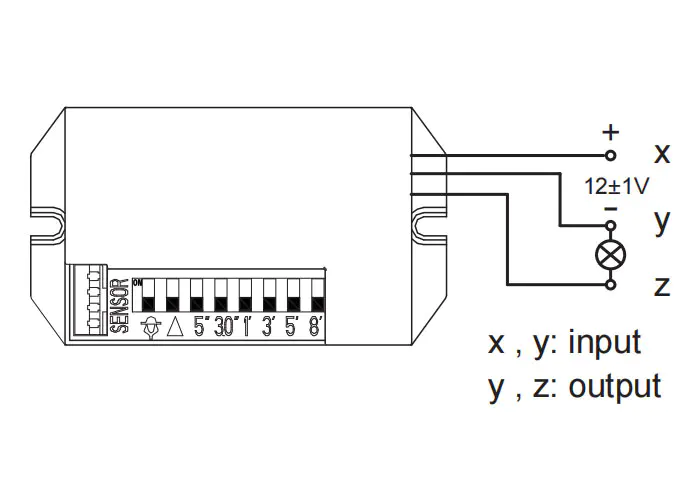

Подключение фигура

Подключите проводку к терминалам в соответствии с диаграммой.
Цвета провода: x- красный (+) y- черный (-) z- коричневый (+’)
ПРЕДУПРЕЖДЕНИЕ: Не зажимайте никаких терминалов.

Настройка переключателя Dip

1．working Light () Выбор:
· Когда не скользит, он может работать в любой степени света;
· При скольжении он может работать только ночью (<10lux).
2. Чувствительность () Выбор:
· Когда нет скольжения на включение, высокая чувствительность;
· При скольжении к включению, низкая чувствительность.
3. Delay (5 "， 30" ， 1 '， 3' ， 5 '， 8')
При выборе определенной задержки времени вы только сдвинуте его на положение.

Внимание

При использовании этого продукта, пожалуйста, отрегулируйте чувствительность к необходимой вам положению, Пожалуйста, не корректируйте чувствительность к максимуму, чтобы избежать продукта не работает обычно вызвано неправильным движением. Потому что чувствительность слишком высока легко обнаруживает Неправильное движение путем ветра листьев и штор, маленьких животных и неправильного движения По вмешательству силовой сетки и электрического оборудования. Все они ведут продукт Работайте нормально!
Когда продукт не работает нормально, попробуйте снизить чувствительность соответственно, а затем проверить это.

Тест

· Slide Dip 5 ″ до положения, а другие находятся в исходном положении;
· Включите питание, после выключения нагрузки датчик входит в стабильное рабочее состояние;
· Почувствуйте это один раз, нагрузка включена, а после 5 с. Он выключает автоматически;
· Если Slide Dip () в положение в положении, проверьте его днем, ощутите его, нагрузка не будет включена, покройте резистор сенсибилизации непрозрачным объектом, ощутите его еще раз, нагрузка будет включена, а после 5 с. Off Automaticall.

Для случаев

Он может быть установлен в помещении, коридоре и общедоступном строительстве.
Установлено внутри на устройстве с неметаллическими материалами.
Например, добавьте датчик, от одного нормального освещения до автоматического датчика.
For Occasions

Операционный принцип контроля света
Operating Principle Of The Light-Control

Операционный принцип временного уровня
Operating Principle Of Time-Setting

Обратите внимание на установку
Pay Attention To Installation

Внимание

· Установочный персонал должен быть электриком или с опытом корреляции;
· Будьте уверены, что не устанавливайте блок в том месте, где сияние солнца, ток и температура, очевидно, изменяются, например, кондиционер, тепло воздуха;
· Не выбирайте объект SWAY в качестве установки базы;
· Перед диапазоном смысла не должно быть препятствия или движущегося объекта, чтобы привлечь его обнаружение.

Примечание

1. Держите лицо датчика в область, где обычно движется человек.
2. Держите лицо датчика в положении окружающего света, чтобы получить гораздо более точную настройку освещения.
3. Если обнаружите сигнал снова в течение задержки времени, задержка времени будет перегружена.

● При использовании в разных средах, пожалуйста, не регулировать чувствительность к самой высокой.
Потому что это может легко привести к неисправности.
● Пожалуйста, подтвердите с помощью префессионной установки.
● Пожалуйста, отключите источник питания перед установкой и операциями по удалению.
● Убедитесь, что вы отключили мощность в целях безопасности.
● Неправильная операция вызвала убытки, производитель не несет никакой ответственности.
Мы стремимся к продвижению качества и надежности продукта, однако все электронные компоненты имеют определенные вероятности, чтобы стать неэффективными, что вызовет некоторые проблемы. Когда мы проектируем, мы обратили внимание на избыточные конструкции и приняли квоты безопасности, чтобы избежать каких -либо проблем.
Эта инструкция без нашего разрешения не должна быть скопирована для каких -либо других целей.
