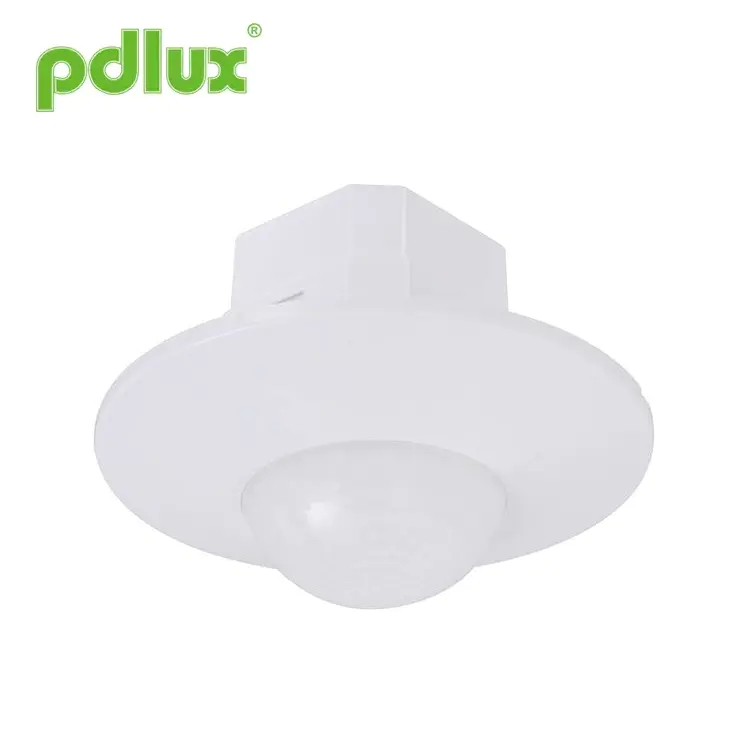

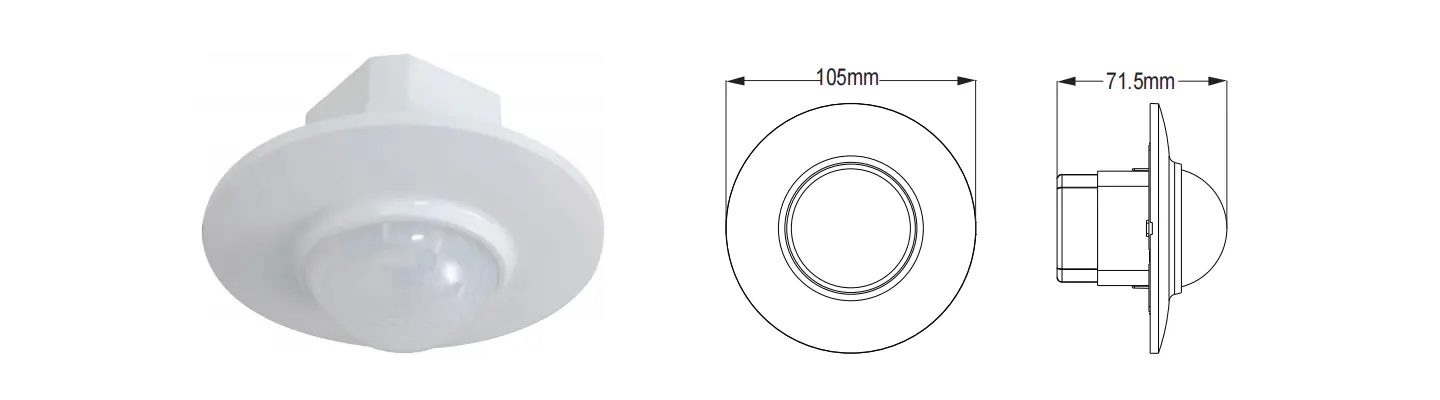

PD-PIR200A Потолочный инфракрасный датчик движения на 360°
Продукт представляет собой новый энергосберегающий переключатель, он оснащен детектором высокой чувствительности, интегральной схемой и SMT. Он сочетает в себе автоматизм, удобный сейф, энергосбережение и практичные функции. Один детектор внутри создает широкое поле обнаружения, он использует инфракрасную энергию человека в качестве источника управляющего сигнала и может запускать нагрузку сразу, когда человек входит в поле обнаружения. Он может автоматически определять день и ночь. Он прост в установке и широко используется, обладая функциями демонстрации мощности и обнаружения шоу.
Отправить запрос
Краткое содержание
Технические характеристики
| Источник питания | 220–240 В переменного тока/100–130 В переменного тока | Частота питания | 50/60 Гц |
| резистивная нагрузка | 1200 Вт макс. 230 В/600 Вт макс. 110 В | Настройка времени: | мин.: 8±3 с. Макс.: 7±2 мин. (регулируется) |
| Угол обнаружения | 360° | Диапазон обнаружения (22°C) | Макс. 8 м (диаметр) (регулируется) |
| Свет-контроль | <3LUX-дневной свет (регулируемый) | Рабочая температура | -10°С~+40°С |
| Потребляемая мощность | 0,45 Вт (статическое 0,1 Вт) | Высота установки | 2,5~3,5 м |
| Скорость обнаружения движения | 0,6-1,5 м/с | Рабочая влажность | <93% относительной влажности |
Примечание. При параллельном использовании различных нагрузок необходимо полностью понимать свойства нагрузка, а нагрузка с особенно большим пусковым током приведет к преждевременному повреждению реле. внутри индуктора. Если существует большая неопределенность в отношении используемой нагрузки, модернизированный Версия, специально разработанная для выдерживания пускового тока, может быть адаптирована под заказ.

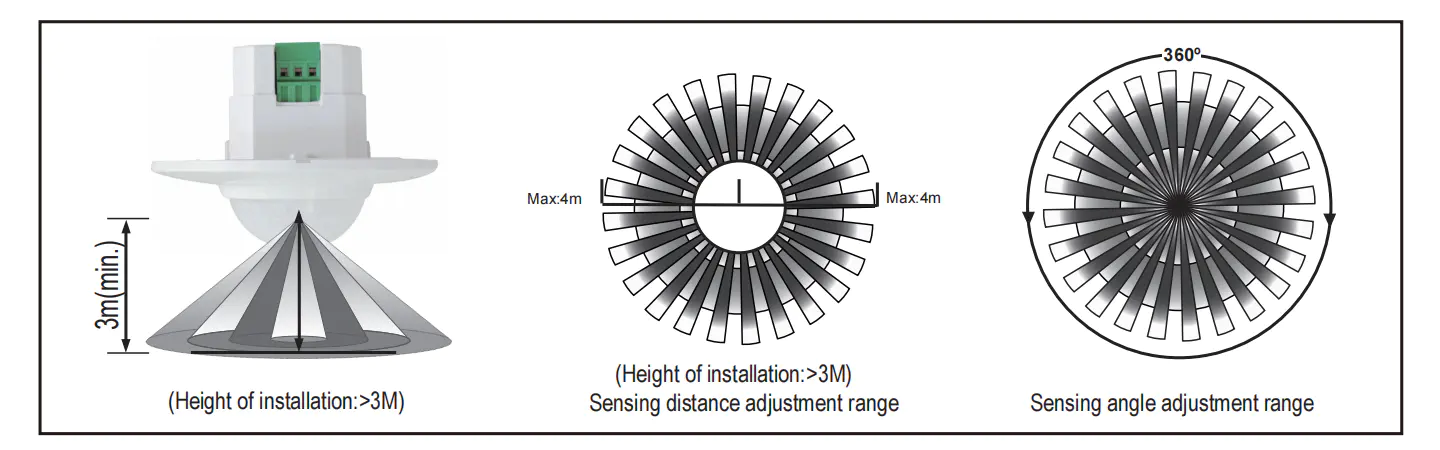

Информация о датчике
Функция
·Диапазон обнаружения может быть установлен в зависимости от положения установки и поля обнаружения.
·Дисплей обнаружения: светодиод будет мигать два раза в секунду при получении сигнала.
·Настройка времени добавляется постоянно: когда он получает второй сигнал индукции после первого индуктора, он будет Вычислите время еще раз для оставшейся части первой настройки времени. (Установите время)
·Регулировка времени: можно установить по вашему желанию. Минимум 8±3 секунды, максимум 7±2мин.
Установка

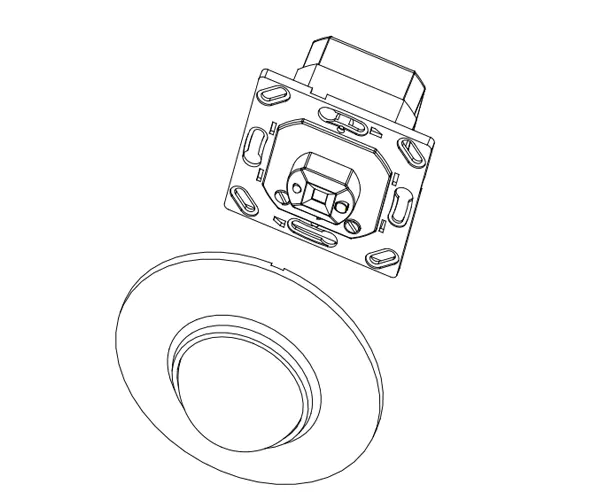

(2) Откройте датчик, как показано на следующем рисунке, снимите панель датчика.
(3) Подключите провод питания и нагрузки к соединительной клемме датчика в соответствии со схемой подключения;

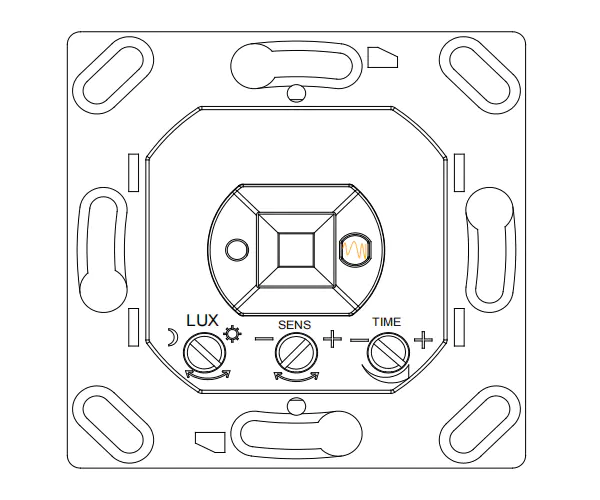

(4) В соответствии с настройками ручки установите LUX,TIME,SENS;
(5) Как показано на следующем рисунке, закрепите датчик в распределительной коробке, нажмите кнопку на его панели, а затем включите питание для проверки.

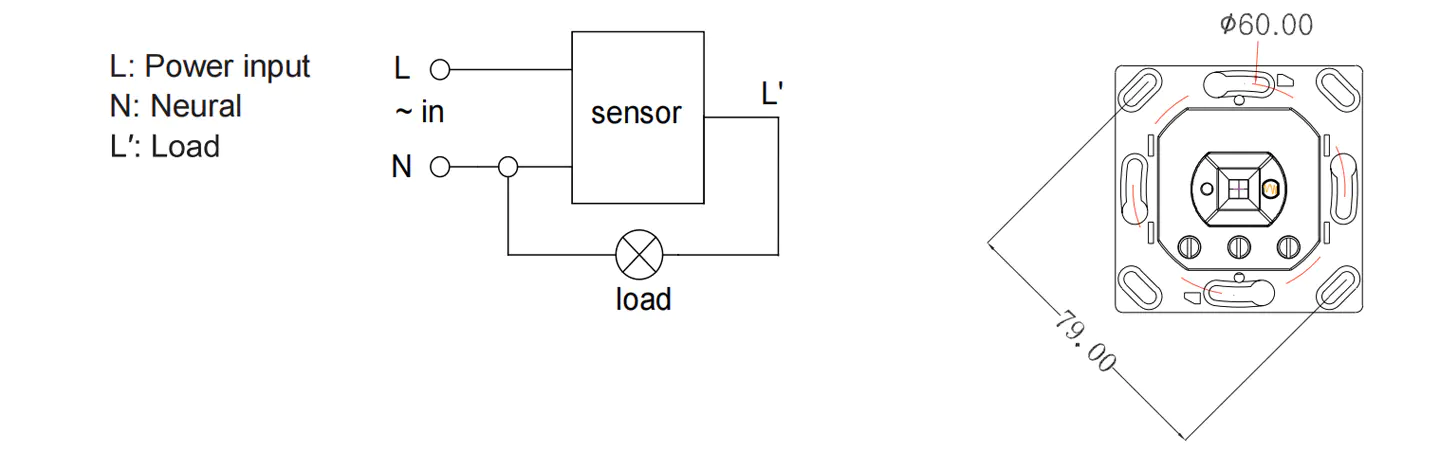

Схема подключения
Схема подключения (см. рисунок справа) Тест
.Поверните ручку времени по часовой стрелке до минимума.
· Во время включения питания нагрузка не работает. Через 5–10 секунд нагрузка работает, и светодиод мигает дважды в секунду. В условиях отсутствия индукции нагрузка должна перестать работать в течение 5–30 секунд, а светодиод должен погаснуть;
· Если через 5-10 секунд после того, как он погаснет, это снова станет понятно, нагрузка должна работать, а скорость мигания составит два раза в секунду, тогда нагрузка перестанет работать в течение 5-15 секунд.
·Поворачивает ручку LUX по часовой стрелке до минимума. Если она тестируется при условиях ниже 3LUX, нагрузка не должна работать после прекращения работы индукционной нагрузки; но если вы закроете окно обнаружения непрозрачными предметами (полотенцем и т. д.), нагрузка сработает. При отсутствии индукционных сигналов нагрузка должна перестать работать в течение 5-15 секунд.
ВНИМАНИЕ: При использовании этого продукта, пожалуйста, отрегулируйте чувствительность в нужное вам положение, пожалуйста, не настраивайте чувствительность на максимум, чтобы избежать неисправности продукта. Обычно работа вызвана неправильным движением. Поскольку чувствительность слишком высока, легко обнаружить неправильное движение по ветру, развевающему листья и шторы, мелких животных, а также неправильное движение из-за помех в электросети и электрооборудовании. Все эти лидеры, продукт не работает нормально!
Если продукт не работает нормально, попробуйте соответствующим образом снизить чувствительность, а затем протестируйте его.
Примечания
Избегайте установки его на объекты беспорядков.
Перед окном обнаружения не должно быть препятствий и движущихся объектов, влияющих на обнаружение.
Избегайте установки его вблизи зон изменения температуры воздуха, таких как кондиционеры, центральное отопление и т. д.
В целях вашей безопасности не открывайте крышку, если обнаружите сцепку после установки.
Если есть разница между продуктом и инструкцией, пожалуйста, обратитесь в основном к продукту.
Некоторая проблема и способ ее решения
Нагрузка не работает:
A. Пожалуйста, проверьте правильность подключения питания и нагрузки.
б.Проверьте, хорошая ли нагрузка.
c.Проверьте, соответствует ли рабочее освещение световому контролю.
Чувствительность плохая:
A. Пожалуйста, проверьте, нет ли препятствий перед окном обнаружения, мешающих приему сигналов.
б. Проверьте, не слишком ли высока температура окружающей среды.
c. Проверьте, находится ли источник сигналов в полях обнаружения.
г. Проверьте, соответствует ли высота установки высоте, указанной в инструкции.
д. Проверьте правильность ориентации движения.
Датчик не может автоматически отключить нагрузку:
а. Проверьте, есть ли постоянные сигналы в полях обнаружения.
б. Проверьте, установлено ли максимальное время.
в. Проверьте, соответствует ли мощность инструкции.
д. Проверьте, очевидно ли изменение температуры вблизи датчика, например, кондиционера или центрального отопления и т. д.
·При использовании в различных условиях не устанавливайте максимальную чувствительность.
Потому что это легко может привести к неисправности.
●Подтвердите предварительную установку.
●Пожалуйста, отключите электропитание перед операциями по установке и снятию.
●Убедитесь, что в целях безопасности вы отключили питание.
●Неправильная эксплуатация привела к убыткам, производитель не несет никакой ответственности.
Мы стремимся повышать качество и надежность продукции, однако все электронные компоненты имеют определенную вероятность стать неэффективными, что может вызвать некоторые проблемы. При проектировании мы уделили внимание дублирующим конструкциям и приняли квоту безопасности, чтобы избежать каких-либо проблем. Эту инструкцию без нашего разрешения нельзя копировать для каких-либо других целей.
