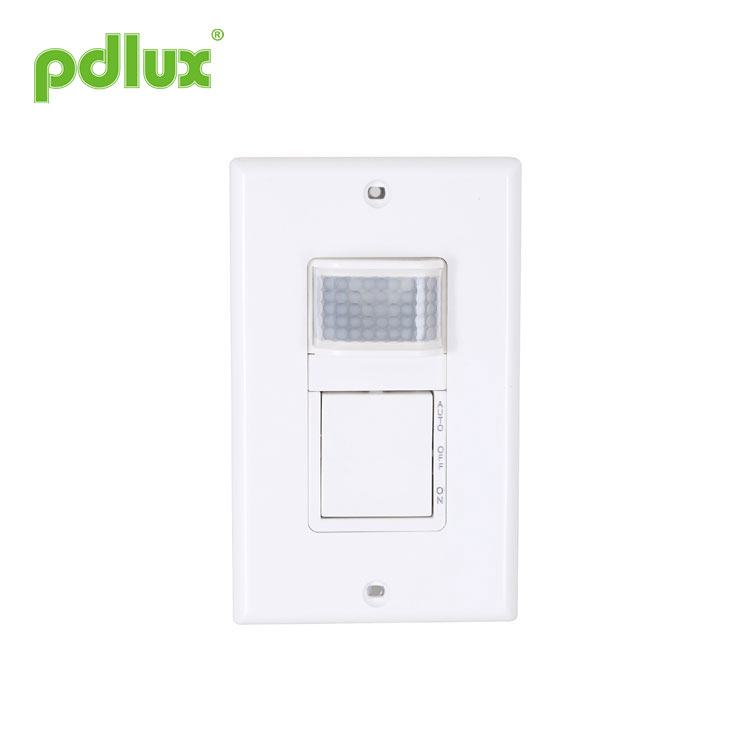

Интеллектуальный переключатель PIR-инфракрасного датчика движения
Добро пожаловать на покупку интеллектуального переключателя инфракрасного датчика движения PIR у нас. На каждый запрос клиентов мы отвечаем в течение 24 часов.
Модель:PD-PIR123-V3
Отправить запрос
Интеллектуальный переключатель PIR-инфракрасного датчика движения
Приложение
Пассивный инфракрасный (PIR) настенный выключатель PD-PIR123-V3 используется для автоматического управления освещением в целях экономии энергии и удобства в различных коммерческих приложениях, в том числе:
● Небольшие офисы.●Конференц-залы●Залы ожидания●гостиные
ПД-ПИР123-В3 может использоваться для автоматического включения ламп накаливания и энергосберегающих лампочек.
Устройство также оснащено переключателем ручного управления, который можно использовать для выключения света, пока в помещении кто-то занят, что может быть желательно в конференц-залах и других помещениях во время презентации слайдов или фильмов. Устройство устанавливается вместо однополюсного настенного выключателя и помещается в стандартную настенную коробку. Устройство требует заземления.
Операция
PD-PIR123-V3 использует технологию пассивного инфракрасного обнаружения (PIR) для наблюдения за помещением. Когда человек входит в зону датчика или выходит из нее, датчик обнаруживает движение и включает освещение. Свет будет оставаться включенным до тех пор, пока пассажир проходит через зоны датчиков.
Регулировка времени задержки выключения предотвращает выключение света, когда в помещении кто-то занят. Чтобы освещение оставалось включенным, человек должен пройти через сенсорную зону хотя бы один раз в течение выбранного интервала времени задержки выключения. Светодиодный индикатор мигает каждый раз, когда устройство обнаруживает активность в сенсорных зонах.
Если пространство, контролируемое датчиком, не занято в течение периода времени, выбранного в качестве интервала задержки выключения, устройство выключит освещение.
Кнопочное ручное управление дублированием:
Для ручного управления PD-PIR123-V3 оснащен удобным кнопочным переключателем. Нажмите кнопку «ON», датчик включит свет. Нажмите кнопку «ВЫКЛ», датчик выключит свет и оставит его выключенным, даже если в комнате есть люди. Эта функция особенно полезна для презентаций слайдов или фильмов. Свет можно снова включить, просто нажав кнопку в положение «ON». Нажмите кнопку «АВТО», после чего устройство вернется в нормальный режим работы. Когда человек входит в зону датчика или выходит из нее, датчик обнаруживает движение и включает освещение.
Режим автомобиля:
В этом режиме устройство автоматически включает освещение при обнаружении движения. Свет будет оставаться включенным до тех пор, пока устройство обнаружит активность в зонах датчиков. Устройство автоматически выключит свет после того, как помещение станет пустым и истечет время задержки выключения. Свет также можно выключить вручную в любое время, нажав кнопку в положение «ВЫКЛ». Этот режим необходим для экономии энергии.
Расширенные возможности настройки
PD-PIR123-V3 обеспечит оптимальную производительность в широком спектре коммерческих приложений. Имеются дополнительные настройки для возможности отключения окружающего освещения и времени задержки выключения. Эти настройки позволят настроить производительность в соответствии с потребностями конкретной установки. Во избежание несанкционированного доступа ко всем настройкам можно получить доступ только после снятия крышки панели управления. Для регулировки ручек управления можно использовать небольшую плоскую отвертку. Элементы управления обозначены следующим образом:
Время:
Время задержки выключения предварительно установлено на 8±2 секунды. Доступен выбор настроек времени задержки выключения: от 8±2 секунд до 20±3 минут.
Свет:
Чтобы максимизировать экономию энергии в некоторых установках, функция блокировки окружающего освещения не позволяет датчику включать освещение при достаточном естественном солнечном свете, независимо от присутствия людей. Эту регулировку следует производить, когда окружающее освещение находится на уровне, при котором искусственное освещение не требуется.
PD-PIR123-V3 имеет заводские настройки без каких-либо изменений окружающего освещения. Это означает, что устройство включит освещение, когда обнаружит присутствие людей, независимо от количества естественного солнечного света.
Технические характеристики
Перечисленное здесь устройство должно представлять собой пассивный инфракрасный (PIR) настенный датчик с настенным переключателем Lexing коммерческого класса, способный обнаруживать инфракрасное излучение от присутствия человека и реагировать включением ламп накаливания. Если этот блок не обнаружит движение по истечении текущего периода времени, он отреагирует отключением назначенной ему нагрузки.
Настенный переключатель с пассивным инфракрасным датчиком (PIR) должен быть оснащен кнопкой для обеспечения ручного включения/выключения/автоматического переключения. Пассивный инфракрасный (PIR) настенный переключатель PD-PIR123-V3 должен иметь регулируемое время задержки выключения и возможность блокировки окружающего освещения.
Особенности и преимущества
Новый низкопрофильный дизайн устраняет навязчивый вид «сканирующего устройства».
Поле обзора 180° обеспечивает площадь покрытия около 90 квадратных метров, подходящую для небольших офисов, конференц-залов, классов, гостиных и различных коммерческих помещений.
Удобная кнопка обеспечивает ручное включение/выключение/автоматическое включение света в любое время.
Дополнительная ручная настройка времени задержки выключения от 8±2 секунд до 20±3 минут. Позволяет настраивать параметры для максимального энергосбережения.
Регулируемая окружающая освещенность Override варьируется от примерно 2 фут-свечей (2 люкс) до 1 000 фут-свечей (1 000 люкс) для предотвращения автоматического включения света в периоды достаточного естественного освещения, что увеличивает экономию энергии.
Светодиодный индикатор мигает, когда датчик обнаруживает движение, чтобы убедиться, что обнаружение активно.
Один блок можно использовать для освещения напряжением 120 В или 277 В.
Устанавливается в стандартную настенную коробку и заменяет однополюсный настенный выключатель.
Ограниченная пятилетняя гарантия.
Габаритные чертежи
Монтаж
PD-PIR123-V3 может заменить однополюсный настенный выключатель, установленный в стандартной настенной коробке. Для работы устройство должно быть надлежащим образом заземлено. Он должен быть расположен на расстоянии не менее 4 футов от регистров HVAC. Обратите внимание, что при каждом включении устройства для начала нормальной работы потребуется около одной минуты.
Внимание: используйте только медный провод!
Физические характеристики
Диапазон рабочих температур: от -10°C до 40°C.
Диапазон температур хранения: от -10°C до 85°C.
Рабочая влажность: от 20% до 90% без конденсации.
Электрические требования
Источник питания: 120-277 В/переменный ток
Частота питания: 50/60 Гц
Обозначение провода: Линия — Коричневый
Загрузка — красный
Природа — Синий
Номинальная нагрузка: Макс. 500 Вт, вольфрам
КЛЛ: 3,3 А при 120 В / 1,5 А при 277 В
Некоторая проблема и способ ее решения
1. Нагрузка не работает:
О: Пожалуйста, проверьте правильность подключения питания и нагрузки;
б: Пожалуйста, проверьте, хорошая ли нагрузка;
c: Пожалуйста, проверьте, соответствует ли набор рабочего освещения режиму управления освещением.
2. Низкая чувствительность:
О: Пожалуйста, проверьте, нет ли препятствий перед окном обнаружения, которые могут повлиять на прием сигнала;
б: проверьте, не слишком ли высока температура окружающей среды;
c: Пожалуйста, проверьте, находится ли источник индукционного сигнала в полях обнаружения;
d: Пожалуйста, проверьте, соответствует ли высота установки высоте, указанной в инструкции;
e: Пожалуйста, проверьте правильность ориентации движения.
3. Датчик не может автоматически отключить нагрузку:
А: Пожалуйста, проверьте, есть ли непрерывный сигнал в поле обнаружения;
б: Пожалуйста, проверьте, установлено ли самое длинное время;
c: Пожалуйста, проверьте, соответствует ли мощность инструкции;
● Пожалуйста, подтвердите предварительную установку.
● Пожалуйста, отключите электропитание перед операциями по установке и снятию.
● Убедитесь, что в целях безопасности вы отключили питание.
● Неправильная эксплуатация привела к убыткам, производитель не несет никакой ответственности.
Мы стремимся повышать качество и надежность продукции, однако все электронные компоненты имеют определенную вероятность выйти из строя, что может вызвать некоторые проблемы. При проектировании мы уделили внимание дублирующим конструкциям и приняли квоту безопасности, чтобы избежать каких-либо проблем.
Эту инструкцию без нашего разрешения нельзя копировать для каких-либо других целей.
Инструкция по инфракрасному датчику движения PD-PIR123-V3
Приложение
Пассивный инфракрасный (PIR) настенный выключатель PD-PIR123-V3 используется для автоматического управления освещением в целях экономии энергии и удобства в различных коммерческих приложениях, в том числе:
● Небольшие офисы.●Конференц-залы●Залы ожидания●гостиные
ПД-ПИР123-В3 может использоваться для автоматического включения ламп накаливания и энергосберегающих лампочек.
Устройство также оснащено переключателем ручного управления, который можно использовать для выключения света, пока в помещении кто-то занят, что может быть желательно в конференц-залах и других помещениях во время презентации слайдов или фильмов. Устройство устанавливается вместо однополюсного настенного выключателя и помещается в стандартную настенную коробку. Устройство требует заземления.
Операция
PD-PIR123-V3 использует технологию пассивного инфракрасного обнаружения (PIR) для наблюдения за помещением. Когда человек входит в зону датчика или выходит из нее, датчик обнаруживает движение и включает освещение. Свет будет оставаться включенным до тех пор, пока пассажир проходит через зоны датчиков.
Регулировка времени задержки выключения предотвращает выключение света, когда в помещении кто-то занят. Чтобы освещение оставалось включенным, человек должен пройти через сенсорную зону хотя бы один раз в течение выбранного интервала времени задержки выключения. Светодиодный индикатор мигает каждый раз, когда устройство обнаруживает активность в сенсорных зонах.
Если пространство, контролируемое датчиком, не занято в течение периода времени, выбранного в качестве интервала задержки выключения, устройство выключит освещение.
Кнопочное ручное управление дублированием:
Для ручного управления PD-PIR123-V3 оснащен удобным кнопочным переключателем. Нажмите кнопку «ON», датчик включит свет. Нажмите кнопку «ВЫКЛ», датчик выключит свет и оставит его выключенным, даже если в комнате есть люди. Эта функция особенно полезна для презентаций слайдов или фильмов. Свет можно снова включить, просто нажав кнопку в положение «ON». Нажмите кнопку «АВТО», после чего устройство вернется в нормальный режим работы. Когда человек входит в зону датчика или выходит из нее, датчик обнаруживает движение и включает освещение.
Режим автомобиля:
В этом режиме устройство автоматически включает освещение при обнаружении движения. Свет будет оставаться включенным до тех пор, пока устройство обнаружит активность в зонах датчиков. Устройство автоматически выключит свет после того, как помещение станет пустым и истечет время задержки выключения. Свет также можно выключить вручную в любое время, нажав кнопку в положение «ВЫКЛ». Этот режим необходим для экономии энергии.
|
Поле зрения PD-PIR123-V3 обеспечивает поле зрения 180° с максимальной зоной покрытия около 90 квадратных метров. Максимальное расстояние срабатывания перед датчиком составляет 8 м, а с каждой стороны — 6 м. Зона «малого движения» обнаруживает относительно небольшие движения тела и позволяет свету оставаться включенным, даже если человек не может широко перемещаться по комнате. Остальная часть поля зрения представляет собой зону «больших движений», проявляет меньшую степень чувствительности и требует более крупных движений. |
 |
Расширенные возможности настройки
PD-PIR123-V3 обеспечит оптимальную производительность в широком спектре коммерческих приложений. Имеются дополнительные настройки для возможности отключения окружающего освещения и времени задержки выключения. Эти настройки позволят настроить производительность в соответствии с потребностями конкретной установки. Во избежание несанкционированного доступа ко всем настройкам можно получить доступ только после снятия крышки панели управления. Для регулировки ручек управления можно использовать небольшую плоскую отвертку. Элементы управления обозначены следующим образом:
Время:
Время задержки выключения предварительно установлено на 8±2 секунды. Доступен выбор настроек времени задержки выключения: от 8±2 секунд до 20±3 минут.
Свет:
Чтобы максимизировать экономию энергии в некоторых установках, функция блокировки окружающего освещения не позволяет датчику включать освещение при достаточном естественном солнечном свете, независимо от присутствия людей. Эту регулировку следует производить, когда окружающее освещение находится на уровне, при котором искусственное освещение не требуется.
PD-PIR123-V3 имеет заводские настройки без каких-либо изменений окружающего освещения. Это означает, что устройство включит освещение, когда обнаружит присутствие людей, независимо от количества естественного солнечного света.
Технические характеристики
Перечисленное здесь устройство должно представлять собой пассивный инфракрасный (PIR) настенный датчик с настенным переключателем Lexing коммерческого класса, способный обнаруживать инфракрасное излучение от присутствия человека и реагировать включением ламп накаливания. Если этот блок не обнаружит движение по истечении текущего периода времени, он отреагирует отключением назначенной ему нагрузки.
Настенный переключатель с пассивным инфракрасным датчиком (PIR) должен быть оснащен кнопкой для обеспечения ручного включения/выключения/автоматического переключения. Пассивный инфракрасный (PIR) настенный переключатель PD-PIR123-V3 должен иметь регулируемое время задержки выключения и возможность блокировки окружающего освещения.
Особенности и преимущества
Новый низкопрофильный дизайн устраняет навязчивый вид «сканирующего устройства».
Поле обзора 180° обеспечивает площадь покрытия около 90 квадратных метров, подходящую для небольших офисов, конференц-залов, классов, гостиных и различных коммерческих помещений.
Удобная кнопка обеспечивает ручное включение/выключение/автоматическое включение света в любое время.
Дополнительная ручная настройка времени задержки выключения от 8±2 секунд до 20±3 минут. Позволяет настраивать параметры для максимального энергосбережения.
Регулируемая окружающая освещенность Override варьируется от примерно 2 фут-свечей (2 люкс) до 1 000 фут-свечей (1 000 люкс) для предотвращения автоматического включения света в периоды достаточного естественного освещения, что увеличивает экономию энергии.
Светодиодный индикатор мигает, когда датчик обнаруживает движение, чтобы убедиться, что обнаружение активно.
Один блок можно использовать для освещения напряжением 120 В или 277 В.
Устанавливается в стандартную настенную коробку и заменяет однополюсный настенный выключатель.
Ограниченная пятилетняя гарантия.
Габаритные чертежи
Монтаж
PD-PIR123-V3 может заменить однополюсный настенный выключатель, установленный в стандартной настенной коробке. Для работы устройство должно быть надлежащим образом заземлено. Он должен быть расположен на расстоянии не менее 4 футов от регистров HVAC. Обратите внимание, что при каждом включении устройства для начала нормальной работы потребуется около одной минуты.
Внимание: используйте только медный провод!
Физические характеристики
Диапазон рабочих температур: от -10°C до 40°C.
Диапазон температур хранения: от -10°C до 85°C.
Рабочая влажность: от 20% до 90% без конденсации.
Электрические требования
Источник питания: 120-277 В/переменный ток
Частота питания: 50/60 Гц
Обозначение провода: Линия — Коричневый
Загрузка — красный
Природа — Синий
Номинальная нагрузка: Макс. 500 Вт, вольфрам
КЛЛ: 3,3 А при 120 В / 1,5 А при 277 В
Некоторая проблема и способ ее решения
1. Нагрузка не работает:
О: Пожалуйста, проверьте правильность подключения питания и нагрузки;
б: Пожалуйста, проверьте, хорошая ли нагрузка;
c: Пожалуйста, проверьте, соответствует ли набор рабочего освещения режиму управления освещением.
2. Низкая чувствительность:
О: Пожалуйста, проверьте, нет ли препятствий перед окном обнаружения, которые могут повлиять на прием сигнала;
б: проверьте, не слишком ли высока температура окружающей среды;
c: Пожалуйста, проверьте, находится ли источник индукционного сигнала в полях обнаружения;
d: Пожалуйста, проверьте, соответствует ли высота установки высоте, указанной в инструкции;
e: Пожалуйста, проверьте правильность ориентации движения.
3. Датчик не может автоматически отключить нагрузку:
А: Пожалуйста, проверьте, есть ли непрерывный сигнал в поле обнаружения;
б: Пожалуйста, проверьте, установлено ли самое длинное время;
c: Пожалуйста, проверьте, соответствует ли мощность инструкции;
● Пожалуйста, подтвердите предварительную установку.
● Пожалуйста, отключите электропитание перед операциями по установке и снятию.
● Убедитесь, что в целях безопасности вы отключили питание.
● Неправильная эксплуатация привела к убыткам, производитель не несет никакой ответственности.
Мы стремимся повышать качество и надежность продукции, однако все электронные компоненты имеют определенную вероятность выйти из строя, что может вызвать некоторые проблемы. При проектировании мы уделили внимание дублирующим конструкциям и приняли квоту безопасности, чтобы избежать каких-либо проблем.
Эту инструкцию без нашего разрешения нельзя копировать для каких-либо других целей.
